Часть 3. Глава 8. Оптика. Параграф 48. Построение изображений, создаваемых тонкими собирающими линзами - номер 9, страница 48.

№9 (с. 48)
Условие. №9 (с. 48)
скриншот условия
Физика, 9 класс рабочая тетрадь, авторы: Грачев Александр Васильевич, Погожев Владимир Александрович, Боков Павел Юрьевич, Вишнякова Екатерина Анатольевна, издательство Просвещение, Москва, 2021, Часть 3, страница 48, номер 9, Условие

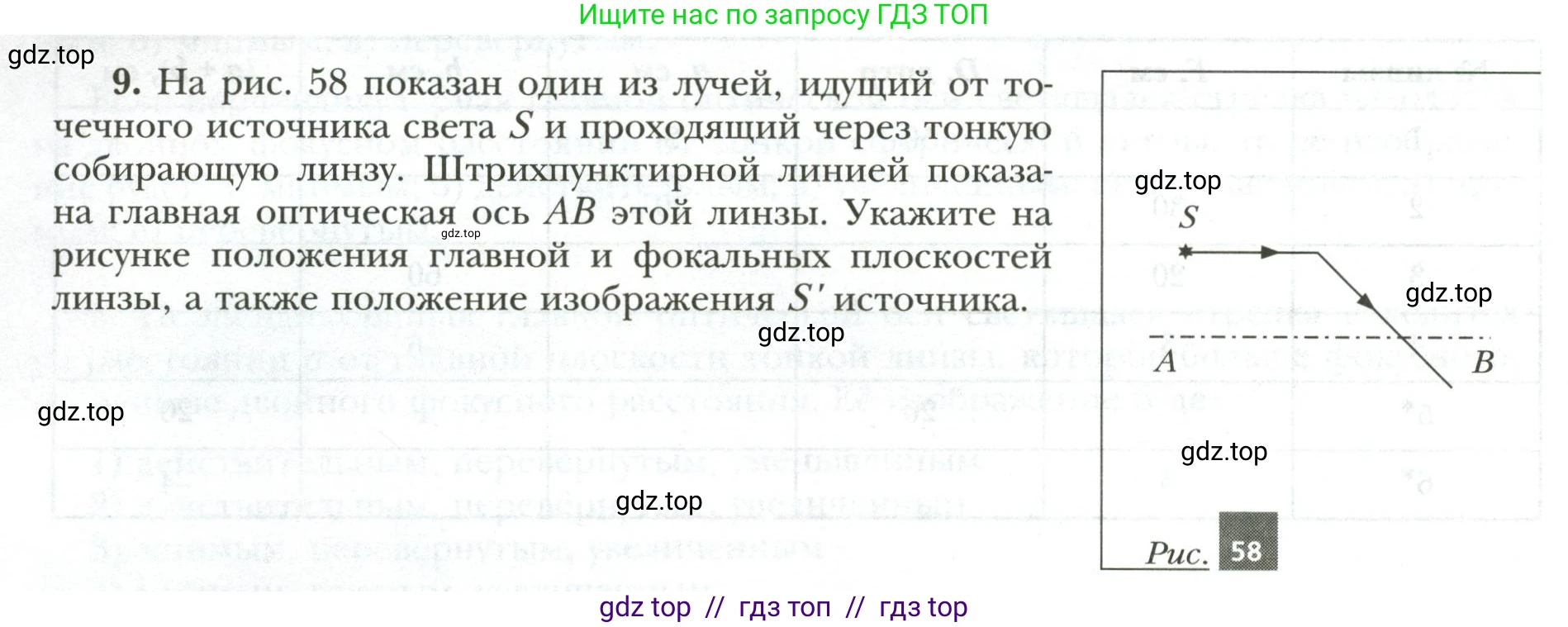

9. На рис. 58 показан один из лучей, идущий от точечного источника света $\text{S}$ и проходящий через тонкую собирающую линзу. Штрихпунктирной линией показана главная оптическая ось $\text{AB}$ этой линзы. Укажите на рисунке положения главной и фокальных плоскостей линзы, а также положение изображения $S'$ источника.

Рис. 58

Решение. №9 (с. 48)

Решение

Для определения положения главной и фокальных плоскостей линзы, а также положения изображения S' источника S, воспользуемся правилами построения лучей в тонкой собирающей линзе. Построение будем производить в несколько этапов.

1. Определение положения главной плоскости и оптического центра линзы.

Главная плоскость тонкой линзы — это плоскость, в которой условно происходит преломление всех лучей. Чтобы найти её положение, нужно найти точку, в которой падающий луч "изламывается", превращаясь в преломлённый. Проведём через эту точку прямую, перпендикулярную главной оптической оси АВ. Эта прямая и будет являться главной плоскостью линзы. Точку пересечения главной плоскости с главной оптической осью называют оптическим центром линзы и обозначают буквой O.

2. Определение положения фокусов и фокальных плоскостей линзы.

Согласно правилу построения лучей, луч, падающий на собирающую линзу параллельно её главной оптической оси, после преломления проходит через главный (задний) фокус линзы F'. В задаче показан именно такой луч, идущий от источника S. Следовательно, точка, в которой преломлённый луч пересекает главную оптическую ось, и есть задний фокус F'. Плоскость, проходящая через фокус перпендикулярно главной оптической оси, называется фокальной плоскостью. Таким образом, мы находим заднюю фокальную плоскость.

Передний фокус F находится на главной оптической оси симметрично заднему фокусу F' относительно главной плоскости линзы. Это значит, что расстояние от оптического центра О до переднего фокуса F равно фокусному расстоянию, т.е. расстоянию от O до заднего фокуса F' ($OF = OF'$). Через точку F, перпендикулярно главной оптической оси, проходит передняя фокальная плоскость.

3. Построение изображения S' источника S.

Для построения изображения точки S необходимо найти точку пересечения как минимум двух лучей, вышедших из S и прошедших через линзу. Один преломлённый луч нам уже дан.

В качестве второго луча удобно использовать луч, идущий от источника S через оптический центр линзы O. Такой луч, проходя через тонкую линзу, не меняет своего направления.

Проведём прямую линию из точки S через оптический центр O. Точка пересечения этой прямой с уже имеющимся преломлённым лучом и будет являться действительным изображением источника S', которое даёт линза.

Итоговое построение показано на рисунке ниже.

Построение изображения в собирающей линзе

Ответ: Положения главной и фокальных плоскостей, а также положение изображения S' показаны на рисунке. Главная плоскость проходит через точку излома луча перпендикулярно оптической оси. Задний фокус F' находится в точке пересечения преломлённого луча с оптической осью. Передний фокус F находится на том же расстоянии от главной плоскости, что и задний, но с противоположной стороны. Изображение S' находится на пересечении преломлённого луча (данного в условии) и луча, проведённого из источника S через оптический центр линзы O.
