Знакомство с техническими объектами

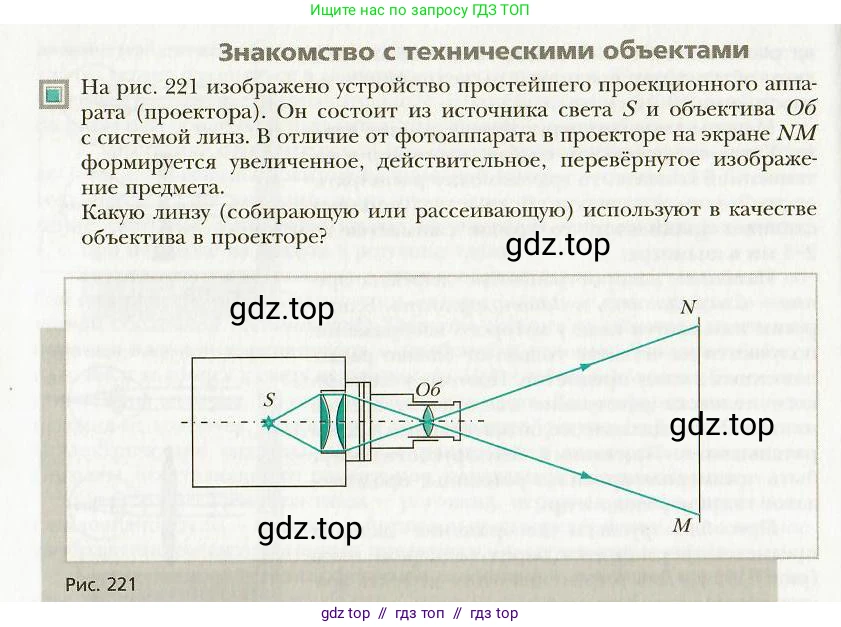

На рис. 221 изображено устройство простейшего проекционного аппарата (проектора). Он состоит из источника света $\text{S}$ и объектива $Об$ с системой линз. В отличие от фотоаппарата в проекторе на экране $\text{NM}$ формируется увеличенное, действительное, перевёрнутое изображение предмета.

Какую линзу (собирающую или рассеивающую) используют в качестве объектива в проекторе?

Рис. 221

Решение.

Решение

В условии задачи указано, что проектор формирует на экране увеличенное, действительное и перевёрнутое изображение предмета. Проанализируем, какая из линз — собирающая или рассеивающая — может создавать такое изображение.

1. Рассеивающая линза. Независимо от положения предмета, рассеивающая линза всегда создаёт мнимое, прямое (не перевёрнутое) и уменьшенное изображение. Этот тип линзы не подходит для использования в проекторе, так как требуется получить действительное и увеличенное изображение.

2. Собирающая линза. Этот тип линзы может формировать различные изображения в зависимости от расстояния $\text{d}$ от предмета до линзы относительно её фокусного расстояния $\text{F}$. Чтобы получить действительное, перевёрнутое и увеличенное изображение, предмет (в данном случае слайд) необходимо разместить на расстоянии от линзы, удовлетворяющем условию $F < d < 2F$. Именно такая оптическая схема применяется в проекторах: слайд помещают за фокусом объектива, и на экране получается его увеличенное изображение.

На представленном рисунке 221 также видно, что лучи света после прохождения через объектив (Об) сходятся (собираются) в одной точке на экране, что характерно для собирающей линзы. Сам объектив на схеме изображён в виде двояковыпуклой линзы, которая является собирающей.

Ответ: В качестве объектива в проекторе используют собирающую линзу.
