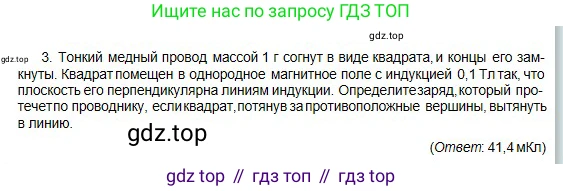

3. Тонкий медный провод массой $1 \text{ г}$ согнут в виде квадрата, и концы его замкнуты. Квадрат помещен в однородное магнитное поле с индукцией $0,1 \text{ Тл}$ так, что плоскость его перпендикулярна линиям индукции. Определите заряд, который протечет по проводнику, если квадрат, потянув за противоположные вершины, вытянуть в линию.

(Ответ: $41,4 \text{ мКл}$)

Дано:

Масса медного провода, $m = 1 \text{ г}$

Индукция магнитного поля, $B = 0,1 \text{ Тл}$

Форма контура: начальная — квадрат, конечная — линия.

Плоскость контура перпендикулярна линиям индукции.

$m = 1 \cdot 10^{-3} \text{ кг}$

$B = 0,1 \text{ Тл}$

Справочные данные для меди:

Удельное сопротивление, $\rho \approx 1,7 \cdot 10^{-8} \text{ Ом} \cdot \text{м}$

Плотность, $d \approx 8900 \text{ кг/м}^3$

Найти:

Заряд, протекший по проводнику, $\text{q}$.

Решение:

При изменении магнитного потока через замкнутый проводящий контур в нем возникает индукционный ток. Согласно закону электромагнитной индукции Фарадея, ЭДС индукции $\mathcal{E}_i$ равна скорости изменения магнитного потока $\Phi$:

$\mathcal{E}_i = - \frac{\Delta \Phi}{\Delta t}$

По закону Ома для замкнутой цепи, сила индукционного тока $\text{I}$ равна:

$I = \frac{\mathcal{E}_i}{R} = - \frac{1}{R} \frac{\Delta \Phi}{\Delta t}$

где $\text{R}$ — сопротивление контура. По определению, сила тока — это заряд, проходящий через поперечное сечение проводника в единицу времени: $I = \frac{\Delta q}{\Delta t}$.

Приравнивая два выражения для силы тока, получаем:

$\frac{\Delta q}{\Delta t} = - \frac{1}{R} \frac{\Delta \Phi}{\Delta t}$

Отсюда находим протекший заряд $q = |\Delta q|$:

$q = \frac{|\Delta \Phi|}{R}$

Изменение магнитного потока $\Delta \Phi$ равно разности конечного и начального потоков. Начальный магнитный поток $\Phi_1$ через квадрат, плоскость которого перпендикулярна линиям индукции, равен $\Phi_1 = B \cdot S_1$, где $S_1$ — площадь квадрата. Когда квадрат вытягивают в линию, его площадь становится равной нулю, следовательно, конечный магнитный поток $\Phi_2 = 0$.

$|\Delta \Phi| = |\Phi_2 - \Phi_1| = |-B \cdot S_1| = B \cdot S_1$

Пусть $\text{a}$ — сторона квадрата, $\text{L}$ — общая длина провода, $\text{A}$ — площадь его поперечного сечения. Тогда $L=4a$, а площадь квадрата $S_1 = a^2 = (\frac{L}{4})^2 = \frac{L^2}{16}$.

Сопротивление провода $\text{R}$ и его масса $\text{m}$ выражаются формулами:

$R = \rho \frac{L}{A}$

$m = d \cdot V = d \cdot L \cdot A$

Из формулы для массы выразим площадь поперечного сечения: $A = \frac{m}{d \cdot L}$.

Подставим $\text{A}$ в формулу для сопротивления:

$R = \rho \frac{L}{m / (d \cdot L)} = \frac{\rho \cdot d \cdot L^2}{m}$

Теперь подставим выражения для $|\Delta \Phi|$ и $\text{R}$ в формулу для заряда $\text{q}$:

$q = \frac{B \cdot S_1}{R} = \frac{B \cdot (L^2 / 16)}{(\rho \cdot d \cdot L^2) / m}$

Длина провода $\text{L}$ сокращается, и мы получаем окончательную формулу для расчета заряда:

$q = \frac{B \cdot m}{16 \cdot \rho \cdot d}$

Подставим числовые значения в полученную формулу:

$q = \frac{0,1 \text{ Тл} \cdot 1 \cdot 10^{-3} \text{ кг}}{16 \cdot 1,7 \cdot 10^{-8} \text{ Ом} \cdot \text{м} \cdot 8900 \text{ кг/м}^3} = \frac{10^{-4}}{16 \cdot 1,7 \cdot 8900 \cdot 10^{-8}} = \frac{10^{-4}}{242080 \cdot 10^{-8}} \text{ Кл}$

$q = \frac{10^4}{242080} \text{ Кл} \approx 0,041308 \text{ Кл}$

Переведем результат в микрокулоны (мкКл):

$q \approx 0,0413 \text{ Кл} = 41300 \text{ мкКл}$

Примечание: Полученный результат (41300 мкКл) значительно отличается от приведенного в задаче ответа (41,4 мкКл). Ответ 41,4 мкКл получается в случае, если масса провода составляет 1 мг, а не 1 г. Вероятно, в условии задачи или в ответе допущена опечатка. Если предположить, что в ответе имелись в виду милликулоны (мКл), то наш результат $0,0413 \text{ Кл} = 41,3 \text{ мКл}$ практически совпадает с числовым значением из ответа.

Рассчитаем для $m = 1 \text{ мг} = 10^{-6} \text{ кг}$:

$q = \frac{0,1 \text{ Тл} \cdot 10^{-6} \text{ кг}}{16 \cdot 1,7 \cdot 10^{-8} \text{ Ом} \cdot \text{м} \cdot 8900 \text{ кг/м}^3} \approx 41,3 \cdot 10^{-6} \text{ Кл} = 41,3 \text{ мкКл}$

Ответ: $q \approx 41,3 \text{ мкКл}$.
