16.1 [354] Назовите силы, изображённые на рисунке II-67. Перерисуйте его в тетрадь и обозначьте каждую силу соответствующей буквой.

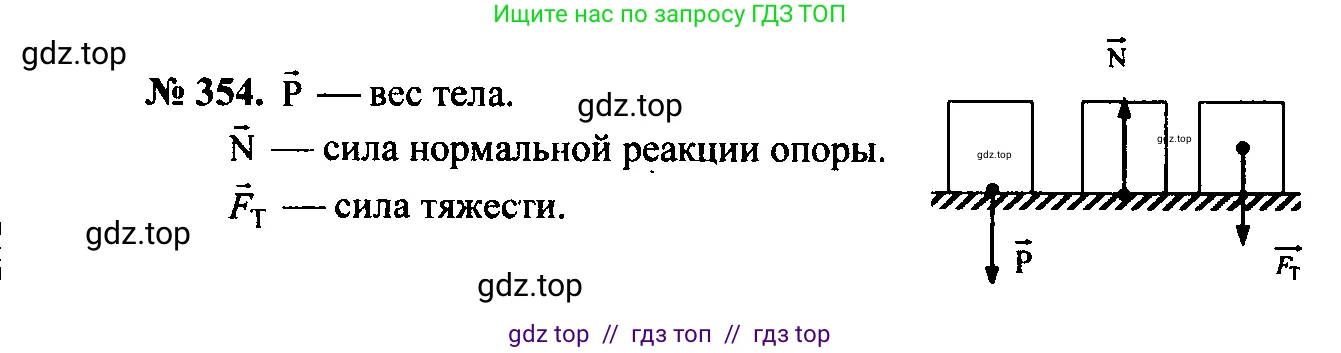

Рис. II-67

На рисунке II-67 схематически изображены различные фундаментальные силы, изучаемые в механике. Проанализируем каждый вектор силы, чтобы определить ее название и общепринятое обозначение.

Сила, исходящая от левого тела

Этот вектор направлен вертикально вниз и приложен не к самому телу, а к опоре (столу) в точке их контакта. Данная сила является весом тела. Вес — это сила, с которой тело вследствие притяжения к Земле действует на горизонтальную опору или вертикальный подвес. Вес принято обозначать буквой $P$, а как вектор — $\vec{P}$.

Сила, приложенная к среднему телу

Этот вектор направлен вертикально вверх, и его точка приложения находится в центре тела (центре масс). Такая характеристика соответствует выталкивающей силе (силе Архимеда), которая действует на тело, погруженное в жидкость или газ. Сила Архимеда обозначается как $F_A$. В качестве альтернативы, это может быть внешняя сила тяги $\vec{T}$, например, если тело поднимают за трос, прикрепленный к его центру.

Силы, приложенные к правому телу

На это тело действуют две силы:

1. Вектор, направленный вертикально вниз из центра масс тела. Это сила тяжести. Она представляет собой силу, с которой Земля притягивает к себе данное тело. Сила тяжести обозначается как $F_{тяж}$ или вычисляется по формуле $m\vec{g}$, где $m$ — масса тела, а $\vec{g}$ — ускорение свободного падения.

2. Вектор, направленный вертикально вверх из точки соприкосновения тела с опорой. Это сила нормальной реакции опоры. Она является проявлением силы упругости, возникает со стороны опоры и действует на тело, перпендикулярно поверхности. Сила реакции опоры обозначается буквой $N$.

Ответ: На рисунке показаны следующие силы:
• На левом рисунке (сила, действующая на опору) — вес тела, обозначаемый $\vec{P}$.
• На среднем рисунке — сила Архимеда (или сила тяги), обозначаемая $\vec{F}_A$ (или $\vec{T}$).
• На правом рисунке — сила тяжести ($m\vec{g}$ или $\vec{F}_{тяж}$) и сила нормальной реакции опоры ($\vec{N}$).
