§ 67. Плоское зеркало. Глава 9. Оптические явления - номер 67.20, страница 229.
№67.20 (с. 229)
Условие. №67.20 (с. 229)
скриншот условия


67.20 [1554] В плоском зеркале $MN$ глаз видит мнимое изображение $S'$ светящейся точки $S$ (рис. IX-24). Построением определите положение светящейся точки и ход одного-двух лучей, образующих её изображение в глазу.
Рис. IX-24
$S' \star$
$M$
$N$
$\triangle$
Рис. IX-24
Решение. №67.20 (с. 229)

Решение 3. №67.20 (с. 229)

Решение 4. №67.20 (с. 229)

Решение 5. №67.20 (с. 229)

Решение 6. №67.20 (с. 229)

Решение 7. №67.20 (с. 229)
Для решения задачи необходимо выполнить геометрическое построение, основанное на законах отражения света и свойствах изображения в плоском зеркале.
1. Определение положения светящейся точки S
Изображение S' в плоском зеркале MN является мнимым, прямым и симметричным источнику S относительно плоскости зеркала. Это означает, что отрезок, соединяющий источник S и его изображение S', перпендикулярен поверхности зеркала, а расстояния от источника до зеркала и от изображения до зеркала равны.
Построение:
- Из точки мнимого изображения S' опускаем перпендикуляр на линию зеркала MN.
- Продолжаем этот перпендикуляр за зеркало в ту сторону, где находится глаз.
- На продолжении перпендикуляра откладываем отрезок, по длине равный расстоянию от точки S' до зеркала. Конец этого отрезка и будет являться искомым положением светящейся точки S.
2. Построение хода лучей
Глаз видит изображение S', потому что в него попадают лучи, испущенные источником S и отразившиеся от зеркала. Продолжения этих отраженных лучей пересекаются в точке мнимого изображения S'.
Построение хода двух лучей:
- Выберем на поверхности зеркала MN две произвольные точки, например $P_1$ и $P_2$, из которых лучи будут отражаться в глаз.
- Соединим мнимое изображение S' с точками $P_1$ и $P_2$. Продолжим эти линии за зеркало в сторону глаза. Эти линии (показаны пунктиром за зеркалом и сплошной линией после отражения) задают направление распространения отраженных лучей.
- Соединим действительную светящуюся точку S с точками $P_1$ и $P_2$. Это будут падающие лучи.
Таким образом, лучи выходят из точки S, падают на зеркало в точках $P_1$ и $P_2$, отражаются от него и попадают в глаз наблюдателя, создавая ощущение, что они исходят из точки S'.

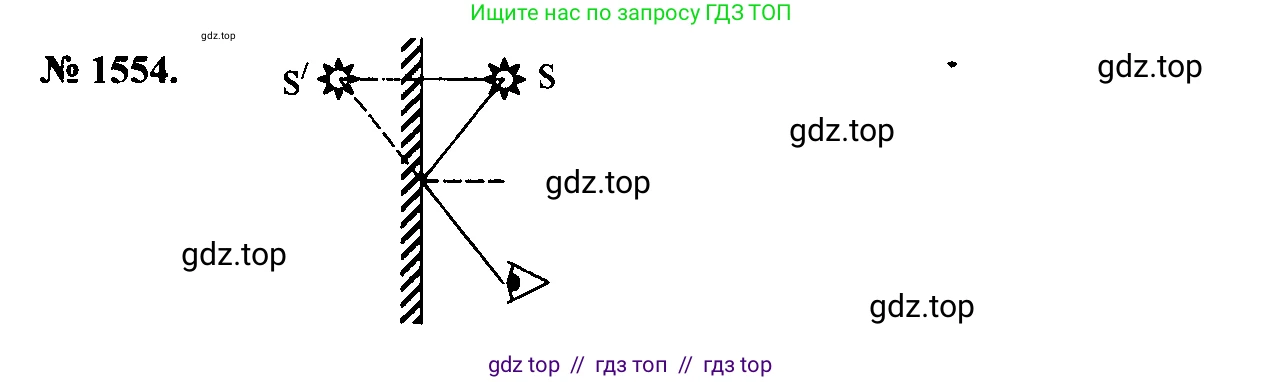

Графическое решение задачи представлено на рисунке ниже:
Ответ:
Положение светящейся точки S симметрично ее мнимому изображению S' относительно плоскости зеркала MN. Для нахождения S необходимо из S' провести перпендикуляр к зеркалу и отложить на нем с другой стороны от зеркала такое же расстояние. Ход лучей, образующих изображение, строится следующим образом: из источника S проводятся падающие лучи к точкам на зеркале; от этих точек проводятся отраженные лучи, продолжения которых (за зеркалом) пересекаются в точке мнимого изображения S'. Отраженные лучи попадают в глаз наблюдателя. Построение приведено на рисунке выше.
