Самостоятельная работа 5. Электрические цепи. Вариант 1 - номер 2, страница 33.

Условие.

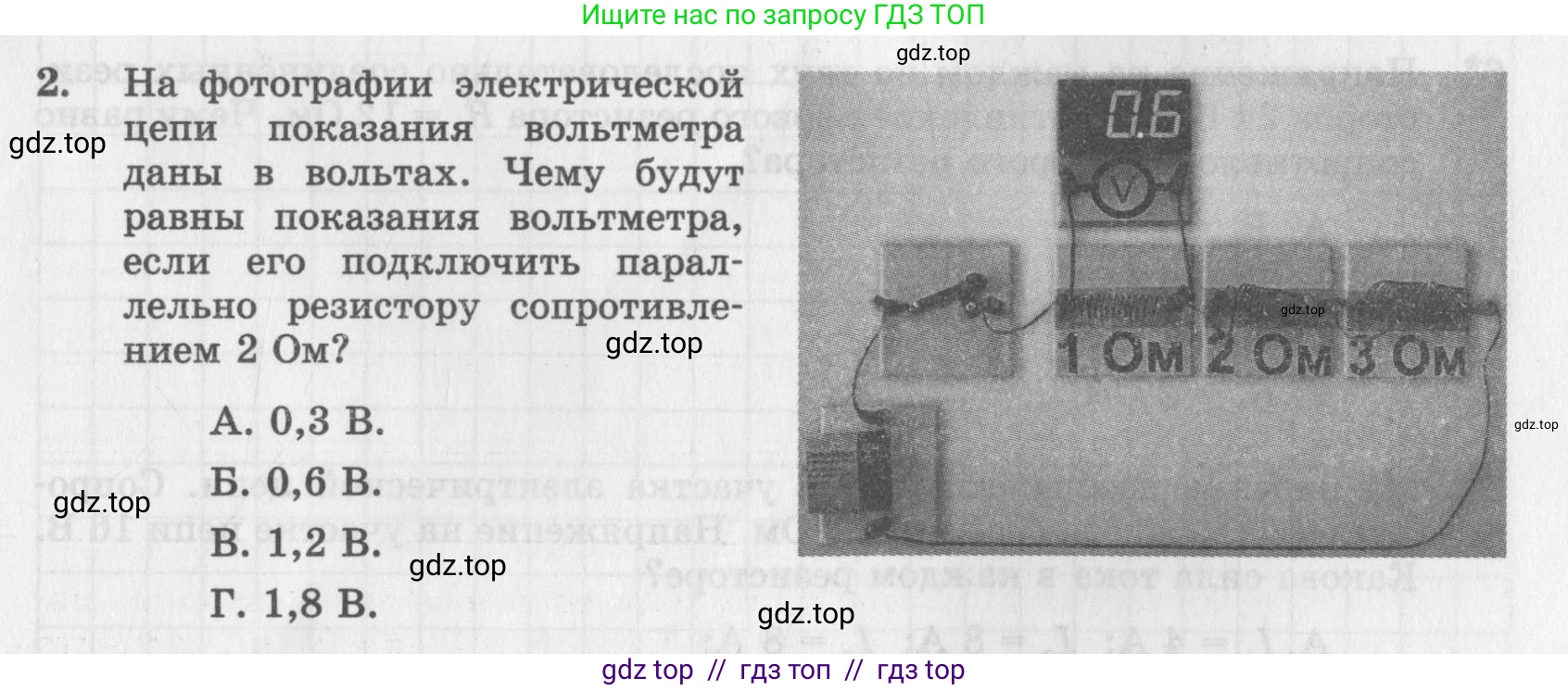

2. На фотографии электрической цепи показания вольтметра даны в вольтах. Чему будут равны показания вольтметра, если его подключить параллельно резистору сопротивлением $2 \text{ Ом}$?

А. $0,3 \text{ В}.$

Б. $0,6 \text{ В}.$

В. $1,2 \text{ В}.$

Г. $1,8 \text{ В}.$

Решение.

Дано

Соединение резисторов - последовательное.
Сопротивление первого резистора, $R_1 = 1 \text{ Ом}$
Сопротивление второго резистора, $R_2 = 2 \text{ Ом}$
Сопротивление третьего резистора, $R_3 = 3 \text{ Ом}$
Напряжение на первом резисторе, $U_1 = 0.6 \text{ В}$

Найти:

Напряжение на втором резисторе, $U_2$ - ?

Решение

На фотографии изображена электрическая цепь, в которой три резистора соединены последовательно. При последовательном соединении проводников сила тока $\text{I}$ во всех частях цепи одинакова.
Изначально вольтметр измеряет напряжение на первом резисторе $R_1$. Показание вольтметра $U_1 = 0.6 \text{ В}$.
Используя закон Ома для участка цепи ($U = I \cdot R$), мы можем определить силу тока, протекающего через первый резистор, а значит, и во всей цепи:
$I = \frac{U_1}{R_1} = \frac{0.6 \text{ В}}{1 \text{ Ом}} = 0.6 \text{ А}$
Далее, чтобы найти показания вольтметра при подключении к резистору с сопротивлением $R_2 = 2 \text{ Ом}$, необходимо рассчитать напряжение $U_2$ на этом резисторе. Так как сила тока в цепи нам известна ($I = 0.6 \text{ А}$), снова применяем закон Ома:
$U_2 = I \cdot R_2 = 0.6 \text{ А} \cdot 2 \text{ Ом} = 1.2 \text{ В}$
Таким образом, показания вольтметра будут равны 1,2 В, что соответствует варианту В.

Ответ: В. 1,2 В.
