Условие.

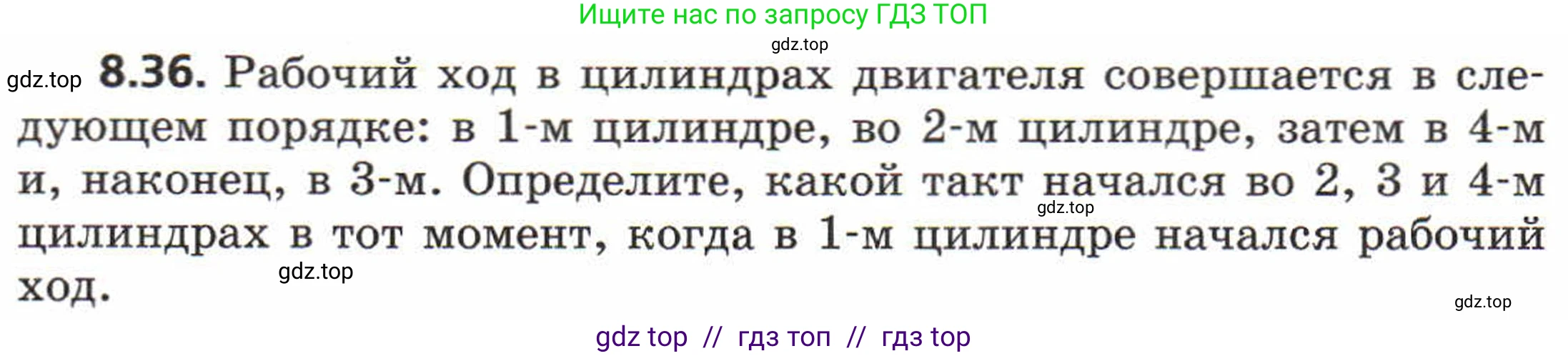

8.36. Рабочий ход в цилиндрах двигателя совершается в следующем порядке: в 1-м цилиндре, во 2-м цилиндре, затем в 4-м и, наконец, в 3-м. Определите, какой такт начался во 2, 3 и 4-м цилиндрах в тот момент, когда в 1-м цилиндре начался рабочий ход.

Решение.

Решение:

Полный рабочий цикл четырехтактного двигателя внутреннего сгорания состоит из четырех тактов, следующих друг за другом в строгой последовательности: 1. Впуск, 2. Сжатие, 3. Рабочий ход (расширение), 4. Выпуск. Каждый такт соответствует повороту коленчатого вала на $180^\circ$. Полный цикл, состоящий из четырех тактов, завершается за два оборота коленчатого вала ($720^\circ$).

Порядок работы цилиндров 1-2-4-3 означает, что рабочие ходы в них происходят последовательно с интервалом в $180^\circ$ поворота коленчатого вала, так как за полный цикл ($720^\circ$) рабочий ход происходит во всех четырех цилиндрах ($720^\circ / 4 = 180^\circ$).

За точку отсчета примем момент, когда в 1-м цилиндре начинается такт рабочего хода. Определим, какие такты в этот момент начинаются в остальных цилиндрах, двигаясь по циклу.

Во 2-м цилиндре:

Рабочий ход во 2-м цилиндре начнется следующим, через $180^\circ$ после начала рабочего хода в 1-м цилиндре. Следовательно, в рассматриваемый момент 2-й цилиндр находится на один такт (на $180^\circ$) раньше своего рабочего хода. Такт, который предшествует рабочему ходу, — это такт сжатия. Таким образом, во 2-м цилиндре начался такт сжатия.

В 4-м цилиндре:

Рабочий ход в 4-м цилиндре начнется после рабочего хода во 2-м цилиндре, то есть через $180^\circ + 180^\circ = 360^\circ$ после начала рабочего хода в 1-м. Это означает, что в рассматриваемый момент 4-й цилиндр находится на два такта ($360^\circ$) раньше своего рабочего хода. Два такта до рабочего хода — это такт впуска (последовательность: Впуск → Сжатие → Рабочий ход). Таким образом, в 4-м цилиндре начался такт впуска.

В 3-м цилиндре:

Рабочий ход в 3-м цилиндре начнется последним в цикле, после 4-го, то есть через $360^\circ + 180^\circ = 540^\circ$ после начала рабочего хода в 1-м. Это означает, что в рассматриваемый момент 3-й цилиндр находится на три такта ($540^\circ$) раньше своего рабочего хода. Три такта до рабочего хода — это такт выпуска (последовательность: Выпуск → Впуск → Сжатие → Рабочий ход). Таким образом, в 3-м цилиндре начался такт выпуска.

Ответ: в тот момент, когда в 1-м цилиндре начался рабочий ход, во 2-м цилиндре начался такт сжатия, в 3-м цилиндре — такт выпуска, а в 4-м цилиндре — такт впуска.
