Номер 87, страница 273 - гдз по физике 8 класс учебник Громов, Родина

Задачи и упражнения - номер 87, страница 273.

Условие.

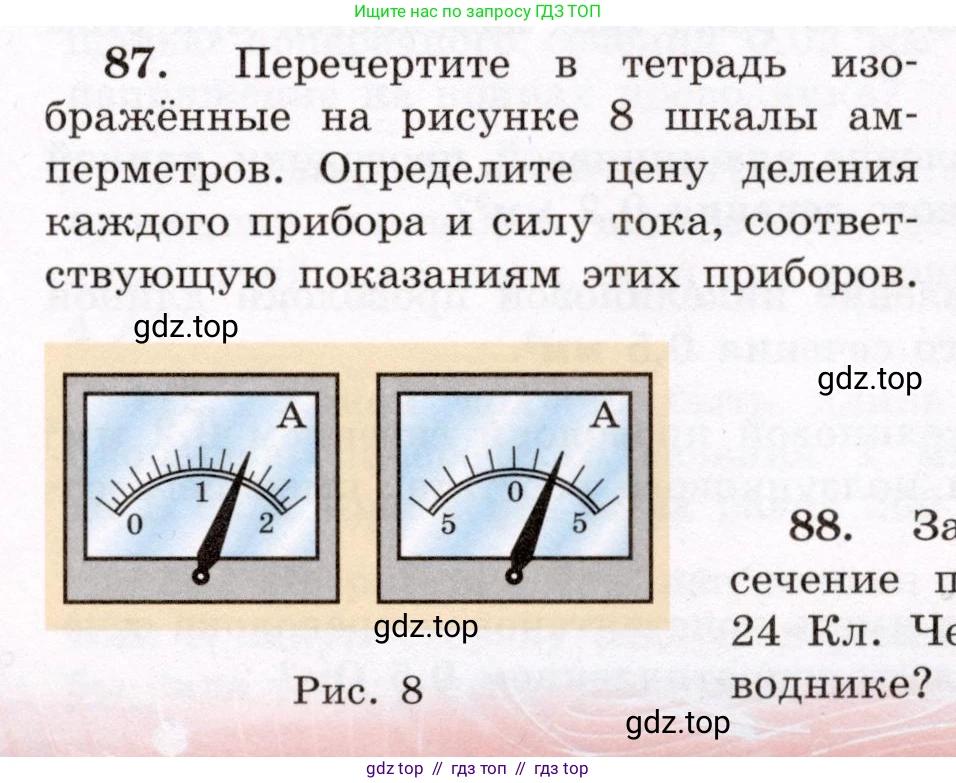

87. Перечертите в тетрадь изображённые на рисунке 8 шкалы амперметров. Определите цену деления каждого прибора и силу тока, соответствующую показаниям этих приборов.

Рис. 8

Решение.

Левый амперметр

Решение:

1. Определение цены деления.

На шкале прибора выберем два ближайших штриха, возле которых написаны числовые значения. Например, 1 А и 0 А. Разница между этими значениями составляет $1 \text{ А} - 0 \text{ А} = 1 \text{ А}$.

Между этими штрихами находится 10 делений (промежутков).

Чтобы найти цену деления, нужно разницу значений разделить на количество делений между ними:

$Ц = \frac{1 \text{ А} - 0 \text{ А}}{10} = 0,1 \text{ А}$

Таким образом, цена деления левого амперметра составляет 0,1 А.

2. Определение показания прибора.

Стрелка прибора находится на 6-м делении после отметки "1". Чтобы найти показание прибора, нужно к значению "1" прибавить произведение числа делений (6) на цену деления (0,1 А):

$I = 1 \text{ А} + 6 \cdot 0,1 \text{ А} = 1 \text{ А} + 0,6 \text{ А} = 1,6 \text{ А}$

Ответ: цена деления левого амперметра — 0,1 А; сила тока — 1,6 А.

Правый амперметр

Решение:

1. Определение цены деления.

На шкале прибора выберем два ближайших штриха с числовыми значениями, например, 5 А и 0 А. Разница между этими значениями составляет $5 \text{ А} - 0 \text{ А} = 5 \text{ А}$.

Между этими штрихами находится 10 делений.

Найдем цену деления, разделив разницу значений на количество делений:

$Ц = \frac{5 \text{ А} - 0 \text{ А}}{10} = 0,5 \text{ А}$

Таким образом, цена деления правого амперметра составляет 0,5 А.

2. Определение показания прибора.

Стрелка прибора находится на 4-м делении после отметки "0". Чтобы найти показание прибора, нужно умножить число делений (4) на цену деления (0,5 А):

$I = 4 \cdot 0,5 \text{ А} = 2,0 \text{ А}$

Ответ: цена деления правого амперметра — 0,5 А; сила тока — 2,0 А.
