Номер 82, страница 273 - гдз по физике 8 класс учебник Громов, Родина

Задачи и упражнения - номер 82, страница 273.

Условие.

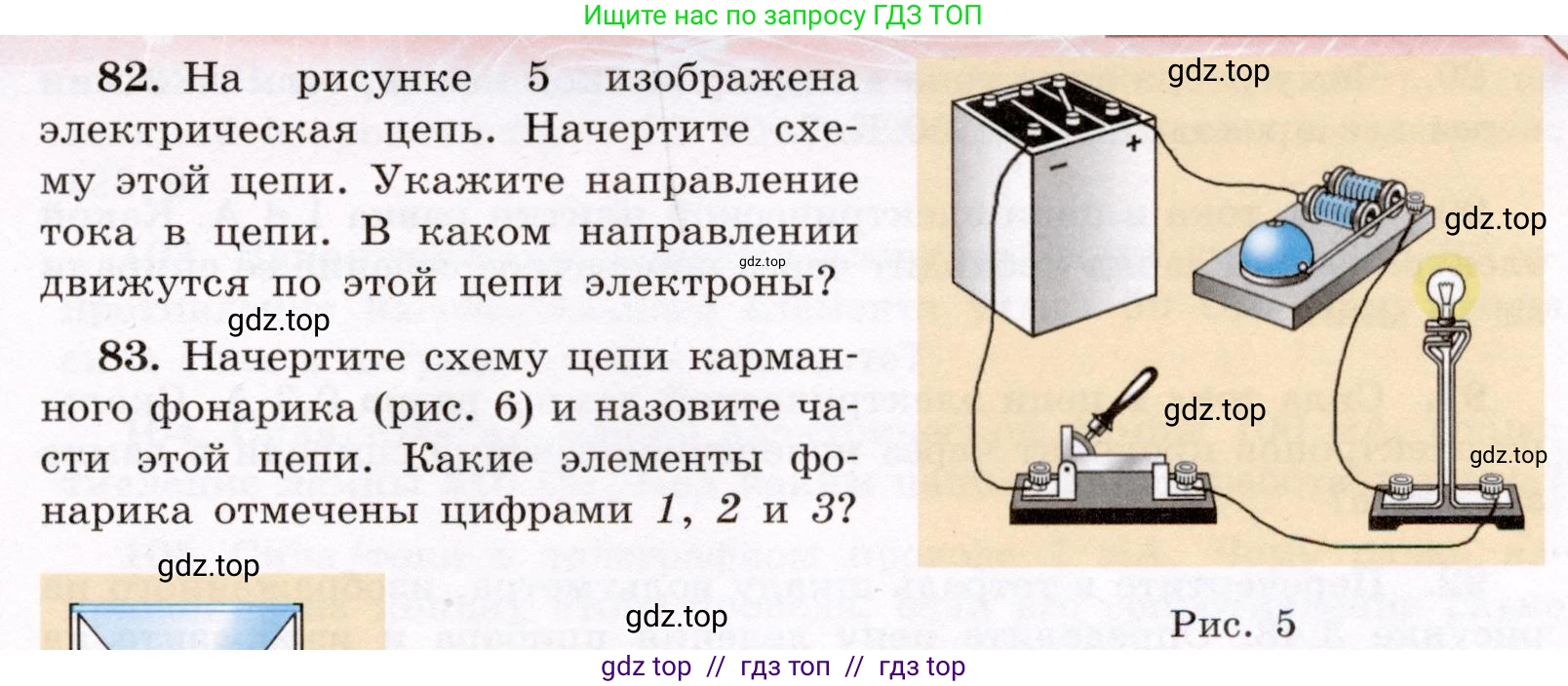

82. На рисунке 5 изображена электрическая цепь. Начертите схему этой цепи. Укажите направление тока в цепи. В каком направлении движутся по этой цепи электроны?

Рис. 5

Решение.

Схема электрической цепи

На рисунке 5 изображена электрическая цепь, состоящая из источника тока (батареи), выключателя (ключа), электрического звонка и лампочки. Все эти элементы соединены последовательно, то есть один за другим. Принципиальная схема этой цепи выглядит следующим образом:

На схеме использованы следующие условные обозначения: элемент слева с отметками «+» и «-» — это источник тока; элемент вверху с разрывом цепи — это выключатель (ключ); элемент справа в виде круга с крестом внутри — это электрическая лампочка; элемент внизу в виде полусферы — это электрический звонок.

Ответ: Схема электрической цепи, состоящей из последовательно соединенных источника тока, ключа, лампочки и звонка, представлена на рисунке выше.

Направление тока в цепи

В физике за направление электрического тока условно принято считать направление упорядоченного движения положительно заряженных частиц. В соответствии с этим правилом, во внешней цепи ток направлен от положительного полюса (+) источника тока к его отрицательному полюсу (-).

Ответ: Электрический ток в цепи направлен от положительного полюса источника тока к отрицательному.

Направление движения электронов

Носителями тока в металлических проводниках являются свободные электроны. Электроны — это отрицательно заряженные частицы. Под действием электрического поля они движутся к положительному полюсу источника тока, то есть от «минуса» к «плюсу». Таким образом, реальное направление движения электронов в цепи противоположно условно принятому направлению тока.

Ответ: Электроны в цепи движутся от отрицательного полюса источника тока к положительному.
