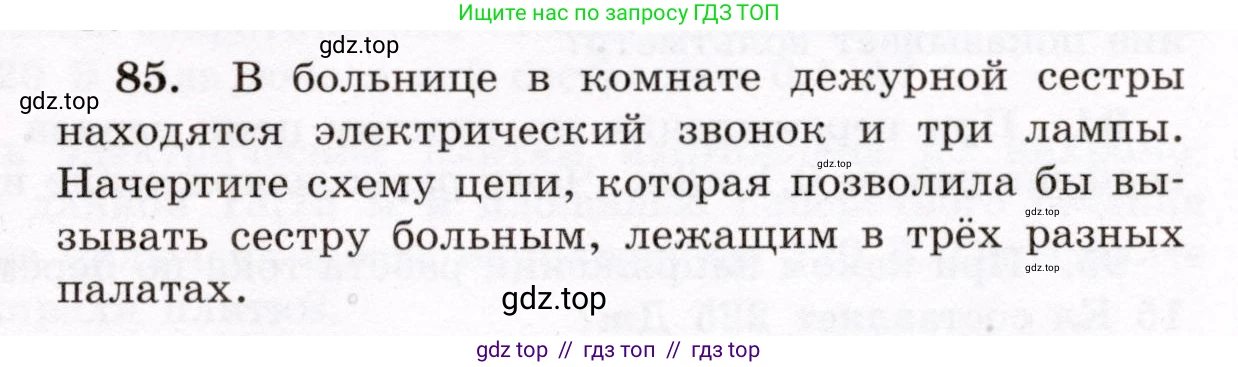

85. В больнице в комнате дежурной сестры находятся электрический звонок и три лампы. Начертите схему цепи, которая позволила бы вызывать сестру больным, лежащим в трёх разных палатах.

Решение.

Для того чтобы дежурная сестра могла услышать вызов из любой из трёх палат и одновременно увидеть, из какой именно палаты вызывают, необходимо собрать электрическую цепь со смешанным соединением элементов.

Электрический звонок, который является общим сигнальным устройством, подключается последовательно с источником тока. После звонка цепь разветвляется на три параллельные ветви. Каждая ветвь соответствует одной палате и содержит свои элементы: кнопку вызова (ключ) и сигнальную лампу, соединённые последовательно друг с другом.

Когда пациент в одной из палат нажимает кнопку вызова, он замыкает цепь в своей ветви. Ток от источника проходит через общий звонок, заставляя его звучать, а затем идёт по замкнутой ветви, включая соответствующую сигнальную лампу. Сестра слышит звуковой сигнал и по загоревшейся лампе определяет, куда ей нужно идти. Поскольку ветви соединены параллельно, нажатие кнопки в одной палате не влияет на другие.

Принципиальная электрическая схема такой системы вызова выглядит следующим образом:

Ответ: Чтобы больные из трёх разных палат могли вызвать сестру, необходимо собрать электрическую цепь, схема которой представлена на рисунке выше. Цепь содержит источник тока, электрический звонок и три параллельно соединённые ветви. Каждая ветвь состоит из последовательно соединённых кнопки вызова (ключа К₁, К₂, К₃) и сигнальной лампы (Л₁, Л₂, Л₃).
