Номер 86, страница 273 - гдз по физике 8 класс учебник Громов, Родина

Задачи и упражнения - номер 86, страница 273.

Условие.

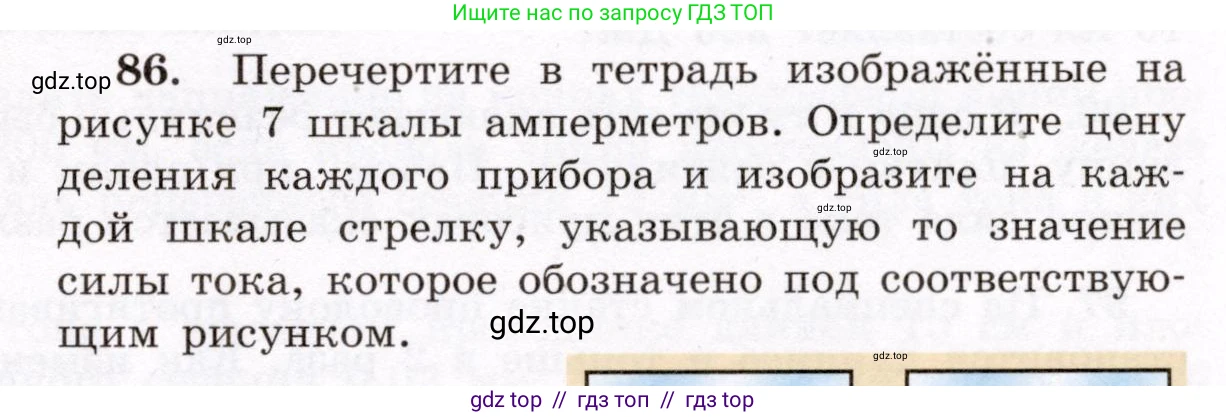

86. Перечертите в тетрадь изображённые на рисунке 7 шкалы амперметров. Определите цену деления каждого прибора и изобразите на каждой шкале стрелку, указывающую то значение силы тока, которое обозначено под соответствующим рисунком.

$I = 4,5 \text{ A}$

$I = 7,5 \text{ A}$

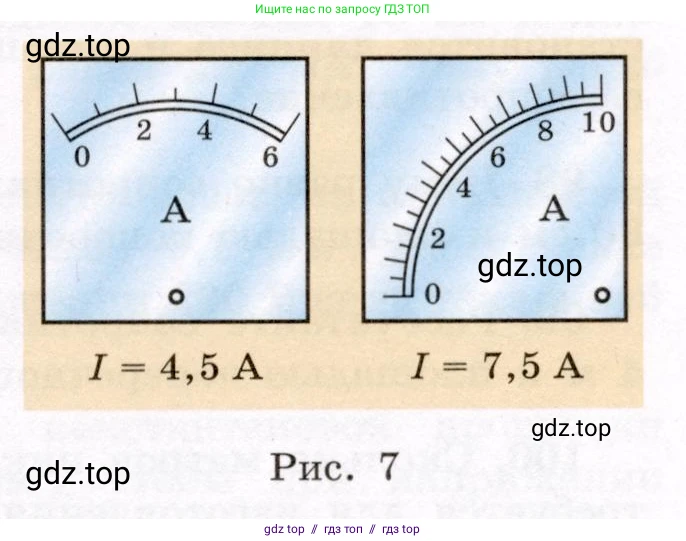

Рис. 7

Решение.

Амперметр 1 (слева, I = 4,5 А)

Для определения цены деления и положения стрелки на шкале первого амперметра выполним следующие действия.

Решение:

1. Определение цены деления ($ЦД_1$).

Цена деления — это значение, соответствующее наименьшему делению на шкале прибора. Для ее нахождения выберем два соседних оцифрованных штриха, например, 2 А и 4 А. Разность значений между ними составляет $4 \text{ А} - 2 \text{ А} = 2 \text{ А}$.

Подсчитаем количество малых делений (промежутков) между этими штрихами. Их 4.

Теперь разделим разность значений на количество делений:

$ЦД_1 = \frac{4 \text{ А} - 2 \text{ А}}{4} = \frac{2 \text{ А}}{4} = 0,5 \text{ А/дел.}$

Таким образом, цена одного деления шкалы первого амперметра составляет 0,5 А.

2. Определение положения стрелки.

Требуется указать значение силы тока $I_1 = 4,5 \text{ А}$.

Это значение можно представить как сумму значения ближайшего оцифрованного штриха и некоторого количества делений: $4,5 \text{ А} = 4 \text{ А} + 0,5 \text{ А}$.

Поскольку цена одного деления равна 0,5 А, то для указания значения 4,5 А стрелка должна быть смещена на одно малое деление вправо от оцифрованной отметки "4".

Ответ: Цена деления амперметра составляет 0,5 А. Стрелка, указывающая силу тока 4,5 А, должна быть направлена на первый штрих после отметки "4".

Амперметр 2 (справа, I = 7,5 А)

Аналогично проведем расчеты для второго амперметра.

Решение:

1. Определение цены деления ($ЦД_2$).

Возьмем два соседних оцифрованных штриха, например, 6 А и 8 А. Разность значений между ними составляет $8 \text{ А} - 6 \text{ А} = 2 \text{ А}$.

Количество малых делений между этими штрихами равно 4.

Вычислим цену деления:

$ЦД_2 = \frac{8 \text{ А} - 6 \text{ А}}{4} = \frac{2 \text{ А}}{4} = 0,5 \text{ А/дел.}$

Цена одного деления шкалы второго амперметра также составляет 0,5 А.

2. Определение положения стрелки.

Требуется указать значение силы тока $I_2 = 7,5 \text{ А}$.

Найдем, на сколько это значение больше ближайшей меньшей оцифрованной отметки "6": $7,5 \text{ А} - 6 \text{ А} = 1,5 \text{ А}$.

Теперь определим, скольким малым делениям соответствует эта разность, разделив ее на цену деления:

$N = \frac{1,5 \text{ А}}{0,5 \text{ А/дел.}} = 3$ деления.

Следовательно, для указания значения 7,5 А стрелка должна быть смещена на три малых деления вправо от оцифрованной отметки "6".

Ответ: Цена деления амперметра составляет 0,5 А. Стрелка, указывающая силу тока 7,5 А, должна быть направлена на третий штрих после отметки "6".
