Задачи и упражнения - номер 83, страница 273.

Условие.

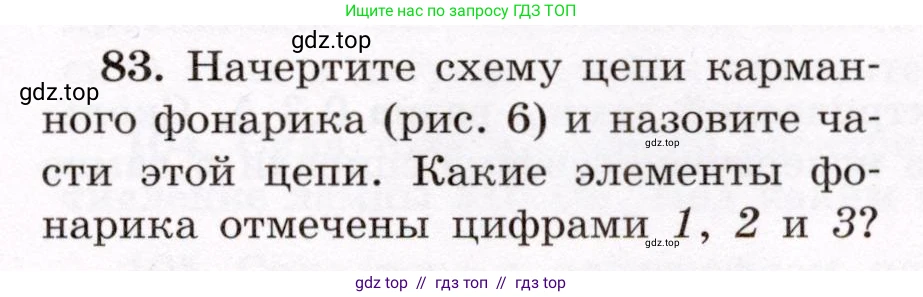

83. Начертите схему цепи карманного фонарика (рис. 6) и назовите части этой цепи. Какие элементы фонарика отмечены цифрами 1, 2 и 3?

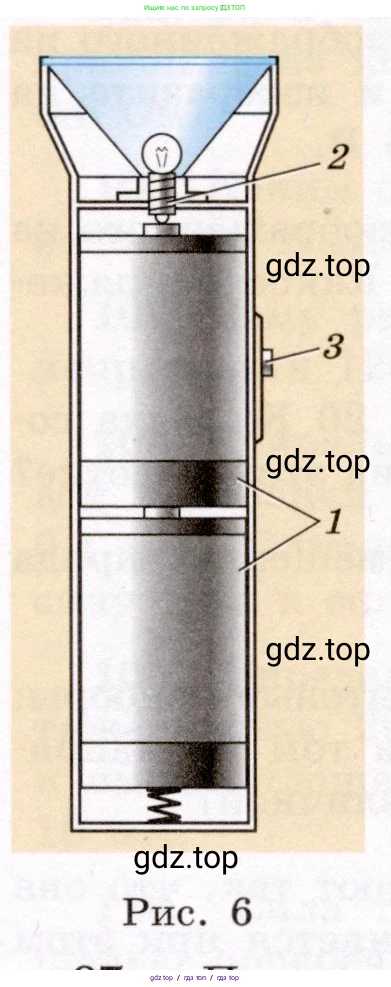

Рис. 6

Решение.

Какие элементы фонарика отмечены цифрами 1, 2 и 3?

На рисунке 6 изображено устройство карманного фонарика. Цифрами на нем обозначены следующие ключевые элементы электрической цепи:
1 – Гальванические элементы (батарейки). Это источник электрического тока. В данном фонарике используются два элемента, соединенных последовательно для увеличения общего напряжения.
2 – Электрическая лампочка накаливания. Это потребитель электрической энергии (нагрузка), который преобразует электрический ток в свет и тепло.
3 – Выключатель (ключ). Это устройство, предназначенное для замыкания и размыкания электрической цепи, позволяя включать и выключать фонарик.

Начертите схему цепи карманного фонарика (рис. 6) и назовите части этой цепи.

Электрическая цепь карманного фонарика является простой последовательной цепью и состоит из следующих частей:
- Источник тока: батарея из двух гальванических элементов.
- Нагрузка (потребитель): электрическая лампочка.
- Ключ: выключатель для управления цепью.
- Соединительные проводники: в конструкции фонарика эту роль выполняет его металлический корпус, пружина и специальные контакты, соединяющие все элементы в единую цепь.

Принципиальная электрическая схема этой цепи выглядит следующим образом:

На схеме показаны условные обозначения источника тока (батареи из двух элементов), ключа в разомкнутом (выключенном) состоянии и электрической лампы. Все элементы соединены последовательно.

Ответ:
Элементы, отмеченные цифрами: 1 – гальванические элементы (батарейки), 2 – электрическая лампочка, 3 – выключатель.
Части цепи фонарика: источник тока, потребитель (лампочка), ключ (выключатель) и соединительные проводники.
Схема электрической цепи фонарика представлена на рисунке выше.
