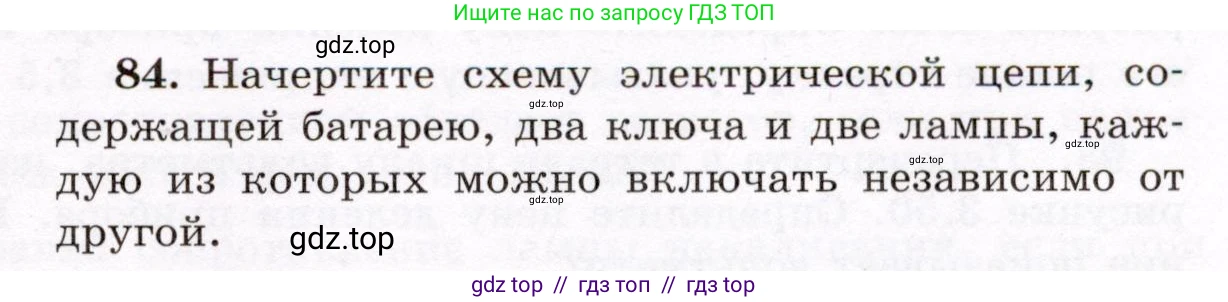

84. Начертите схему электрической цепи, содержащей батарею, два ключа и две лампы, каждую из которых можно включать независимо от другой.

Решение.

Решение

Для того чтобы каждую из двух ламп можно было включать и выключать независимо друг от друга, они должны быть соединены с источником тока (батареей) по схеме параллельного соединения. В этом случае каждая лампа образует отдельную ветвь электрической цепи, и ток в одной ветви не зависит от тока в другой. Для управления каждой лампой в ее ветви должен быть установлен отдельный ключ (выключатель).

Схема электрической цепи будет выглядеть следующим образом:

1. Источник тока (батарея) подключается к двум основным проводам.

2. От одного из основных проводов делаются два ответвления, создавая две параллельные ветви.

3. В первой ветви последовательно размещаются первый ключ и первая лампа.

4. Во второй ветви, параллельно первой, последовательно размещаются второй ключ и вторая лампа.

5. После ламп обе ветви снова соединяются вместе и подключаются ко второму основному проводу, идущему к другому полюсу батареи.

Такая схема позволяет замыкать и размыкать цепь для каждой лампы с помощью ее собственного ключа. Например, при замыкании первого ключа загорится только первая лампа, а вторая лампа останется выключенной (если ее ключ разомкнут). Аналогично, можно включить вторую лампу, не затрагивая первую. Также можно включить обе лампы одновременно, замкнув оба ключа.

Ответ: Требуемая схема представляет собой параллельное соединение двух ветвей, подключенных к батарее. Каждая ветвь содержит последовательно соединенные ключ и лампу. Это обеспечивает независимое управление каждой лампой.
