Проверочная работа № 7. Сила тока. Электрическое напряжение. Вариант 2 - номер 8, страница 42.

Решение.

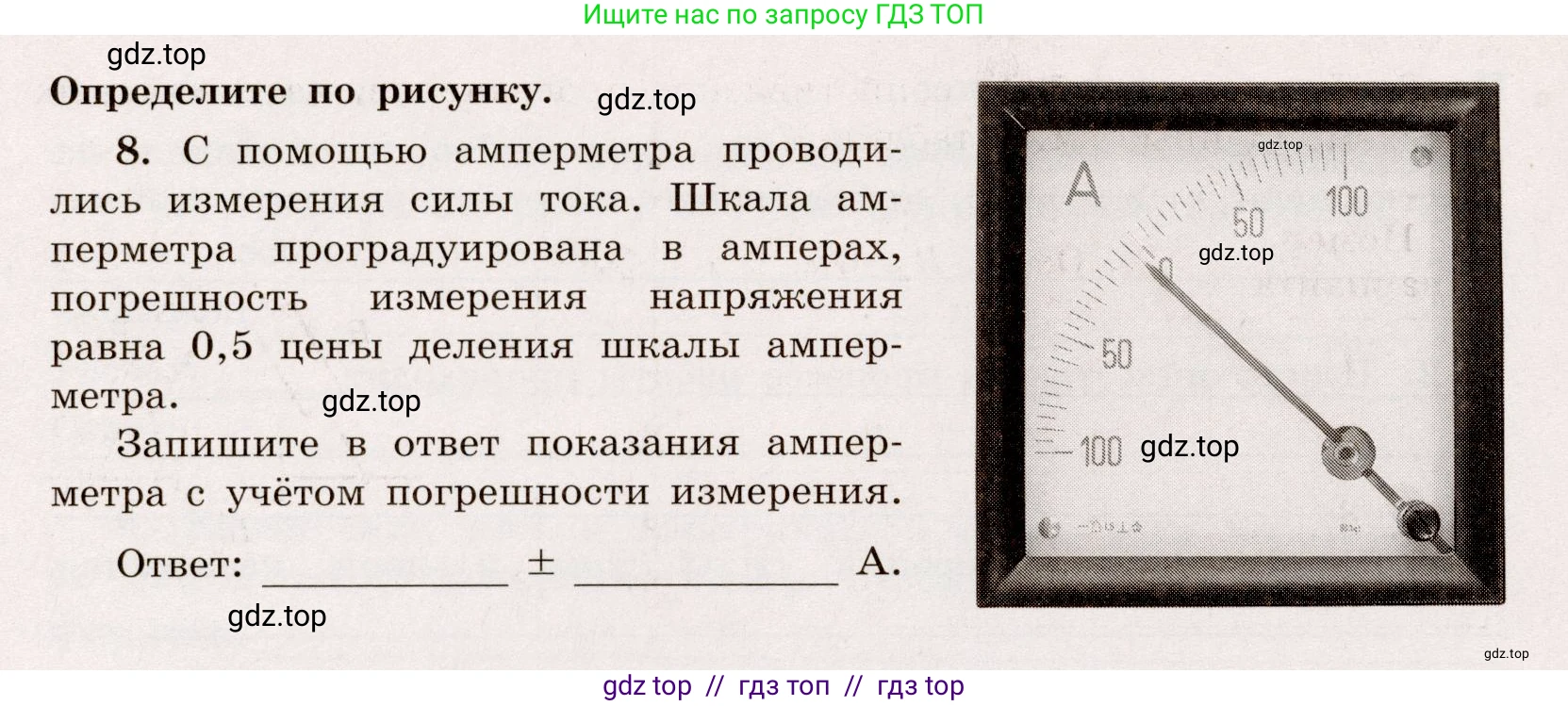

Определите по рисунку.

8. С помощью амперметра проводились измерения силы тока. Шкала амперметра проградуирована в амперах, погрешность измерения напряжения равна 0,5 цены деления шкалы амперметра.

Запишите в ответ показания амперметра с учётом погрешности измерения.

Ответ: __________ $\text{±}$ __________ А.

Решение.

Решение:

Для того чтобы записать показания амперметра с учётом погрешности, необходимо выполнить следующие шаги:

1. Определить цену деления шкалы амперметра.

Цена деления ($\text{C}$) — это значение, соответствующее самому маленькому делению на шкале. Для её определения выберем два соседних оцифрованных штриха, например, 0 и 50. Разница их значений составляет $50 - 0 = 50$ А. Между этими штрихами находится 10 делений. Таким образом, цена одного деления равна:

$C = \frac{50 \text{ А} - 0 \text{ А}}{10} = 5 \text{ А}$

2. Определить показание амперметра.

Стрелка прибора указывает на 6-е деление шкалы, считая от нуля. Показание силы тока ($\text{I}$) равно произведению числа делений, на которое отклонилась стрелка, на цену деления:

$I = 6 \times 5 \text{ А} = 30 \text{ А}$

3. Рассчитать погрешность измерения.

Согласно условию задачи, погрешность измерения ($\Delta I$) равна половине цены деления шкалы.

$\Delta I = 0,5 \times C = 0,5 \times 5 \text{ А} = 2,5 \text{ А}$

4. Записать окончательный результат.

Результат измерения записывается в виде $(I \pm \Delta I)$.

$(30 \pm 2,5) \text{ А}$

Ответ: $(30 \pm 2,5) \text{ А}$.
