Проверочная работа № 9. Закон Ома для участка цепи. Вариант 1 - номер 1, страница 45.

Решение.

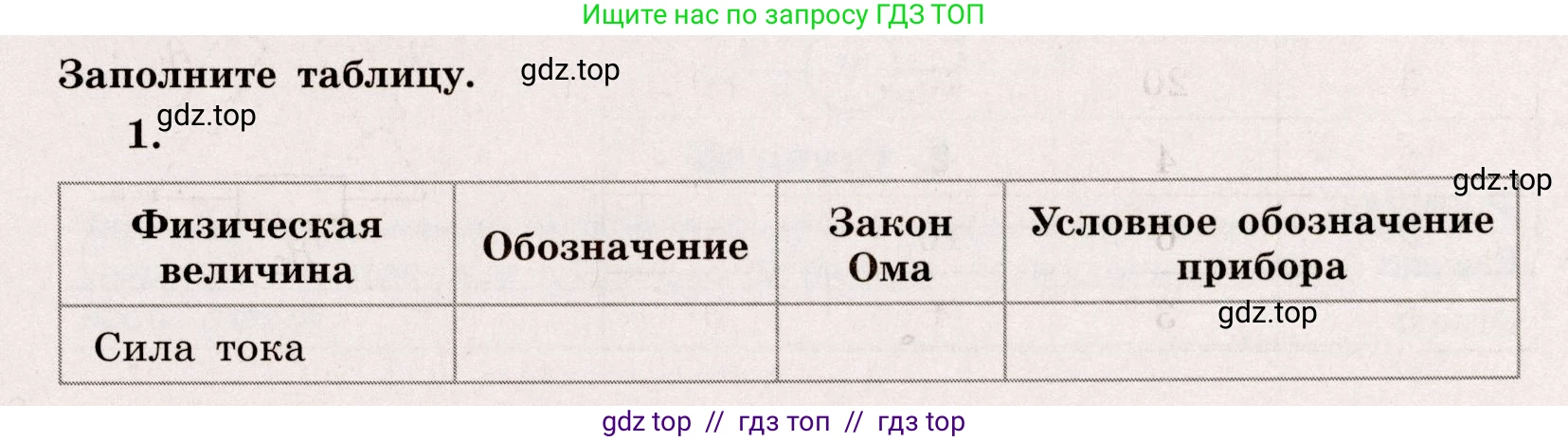

Заполните таблицу.

1.

Физическая величина	Обозначение	Закон Ома	Условное обозначение прибора
Сила тока

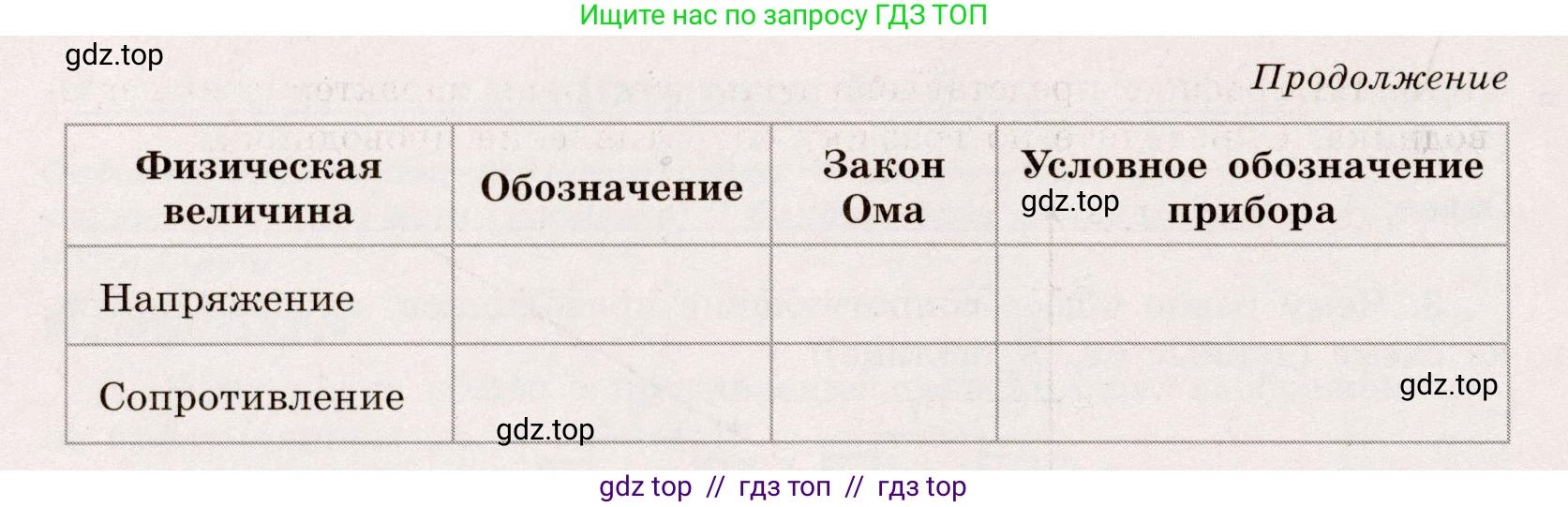

Продолжение

Физическая величина	Обозначение	Закон Ома	Условное обозначение прибора
Напряжение
Сопротивление

Решение.

Сила тока

Для физической величины «Сила тока» необходимо указать её стандартное обозначение, формулу из закона Ома и условное обозначение измерительного прибора на электрических схемах.
Обозначение: $\text{I}$.
Закон Ома: Формула для расчёта силы тока для участка цепи: $I = \frac{U}{R}$, где $\text{U}$ — напряжение, а $\text{R}$ — сопротивление.
Условное обозначение прибора: Силу тока измеряют прибором, который называется амперметр. Его условное обозначение на схеме: .

Ответ: Обозначение: $\text{I}$; Закон Ома: $I = \frac{U}{R}$; Условное обозначение прибора: круг с буквой «А» внутри.

Напряжение

Для физической величины «Напряжение» (или разность потенциалов) необходимо указать её стандартное обозначение, формулу из закона Ома и условное обозначение измерительного прибора.
Обозначение: $\text{U}$.
Закон Ома: Формула для расчёта напряжения для участка цепи: $U = I \cdot R$, где $\text{I}$ — сила тока, а $\text{R}$ — сопротивление.
Условное обозначение прибора: Напряжение измеряют прибором, который называется вольтметр. Его условное обозначение на схеме: .

Ответ: Обозначение: $\text{U}$; Закон Ома: $U = I \cdot R$; Условное обозначение прибора: круг с буквой «V» внутри.

Сопротивление

Для физической величины «Сопротивление» необходимо указать её стандартное обозначение, формулу из закона Ома и условное обозначение измерительного прибора.
Обозначение: $\text{R}$.
Закон Ома: Формула для расчёта сопротивления участка цепи: $R = \frac{U}{I}$, где $\text{U}$ — напряжение, а $\text{I}$ — сила тока.
Условное обозначение прибора: Сопротивление измеряют прибором, который называется омметр. Его условное обозначение на схеме: .

Ответ: Обозначение: $\text{R}$; Закон Ома: $R = \frac{U}{I}$; Условное обозначение прибора: круг с греческой буквой «Ω» (омега) внутри.
