Номер 4, страница 46 - гдз по физике 8 класс тренажёр Хмельницкая

Проверочная работа № 9. Закон Ома для участка цепи. Вариант 1 - номер 4, страница 46.

Решение.

Решите задачи.

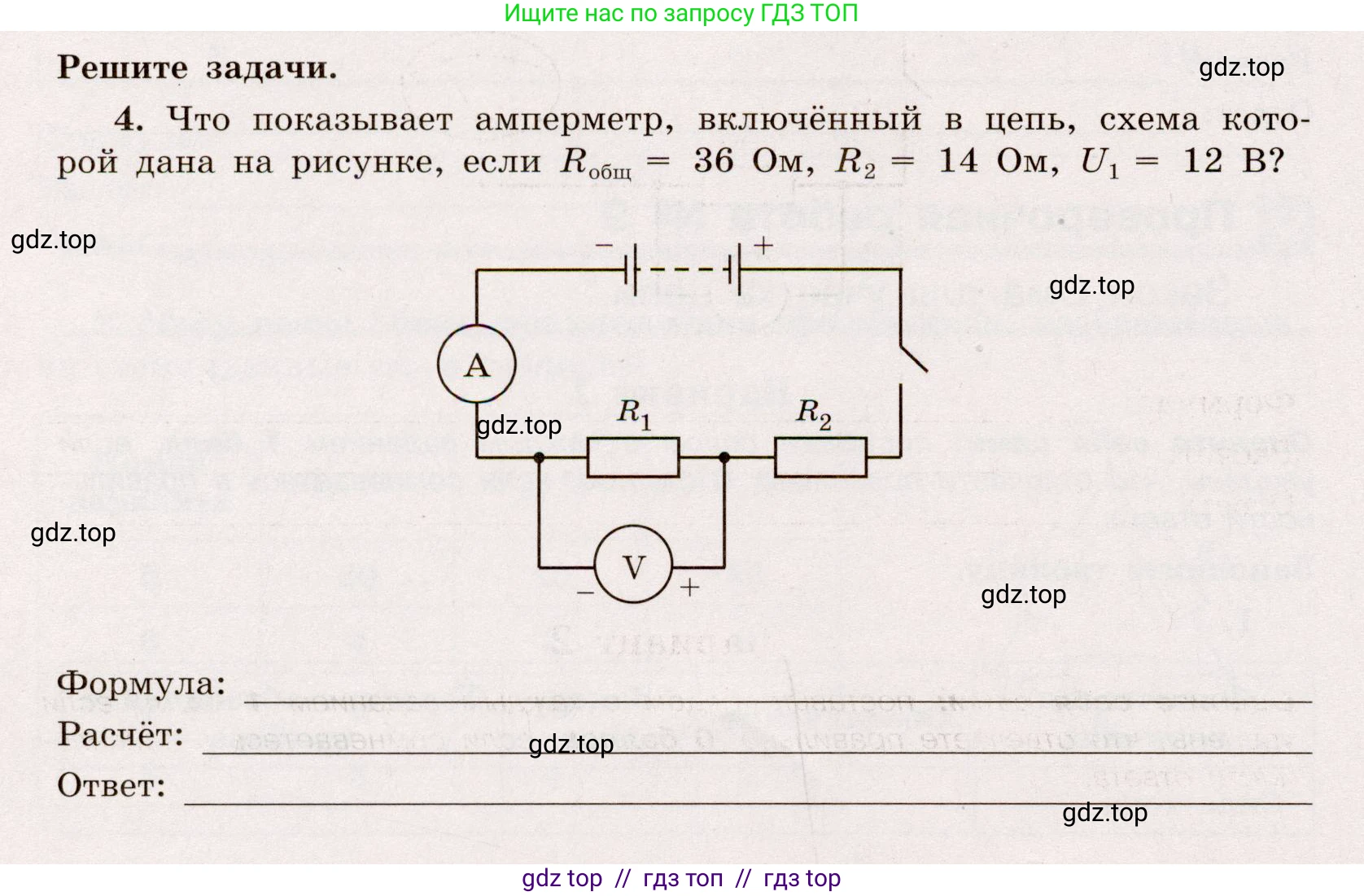

4. Что показывает амперметр, включённый в цепь, схема которой дана на рисунке, если $R_{\text{общ}} = 36 \text{ Ом}$, $R_2 = 14 \text{ Ом}$, $U_1 = 12 \text{ В}$?

Формула: _______.

Расчёт: _______.

Ответ: _______.

Решение.

Дано:

$R_{общ} = 36$ Ом

$R_{2} = 14$ Ом

$U_{1} = 12$ В

Найти:

$\text{I}$ - ?

Решение:

Амперметр в данной электрической цепи включен последовательно, следовательно, он измеряет общую силу тока $\text{I}$ в цепи. Из схемы видно, что резисторы $R_{1}$ и $R_{2}$ также соединены последовательно.

При последовательном соединении общее сопротивление цепи $R_{общ}$ равно сумме сопротивлений отдельных резисторов:

$R_{общ} = R_{1} + R_{2}$

Из этой формулы мы можем выразить и найти сопротивление первого резистора $R_{1}$:

$R_{1} = R_{общ} - R_{2}$

Подставим известные числовые значения:

$R_{1} = 36 \text{ Ом} - 14 \text{ Ом} = 22 \text{ Ом}$

Вольтметр, подключенный параллельно резистору $R_{1}$, показывает напряжение на нём $U_{1}$. Сила тока $I_{1}$ на этом участке цепи может быть найдена по закону Ома:

$I_{1} = \frac{U_{1}}{R_{1}}$

Поскольку при последовательном соединении сила тока во всех участках цепи одинакова, то общая сила тока $\text{I}$, которую показывает амперметр, равна силе тока на первом резисторе: $I = I_{1}$.

Произведем вычисление:

$I = \frac{12 \text{ В}}{22 \text{ Ом}} = \frac{6}{11} \text{ А} \approx 0,545 \text{ А}$

Округляя результат до сотых, получаем:

$I \approx 0,55 \text{ А}$

Ответ: $0,55 \text{ А}$.
