Проверочная работа № 9. Закон Ома для участка цепи. Вариант 2 - номер 5, страница 49.

Решение.

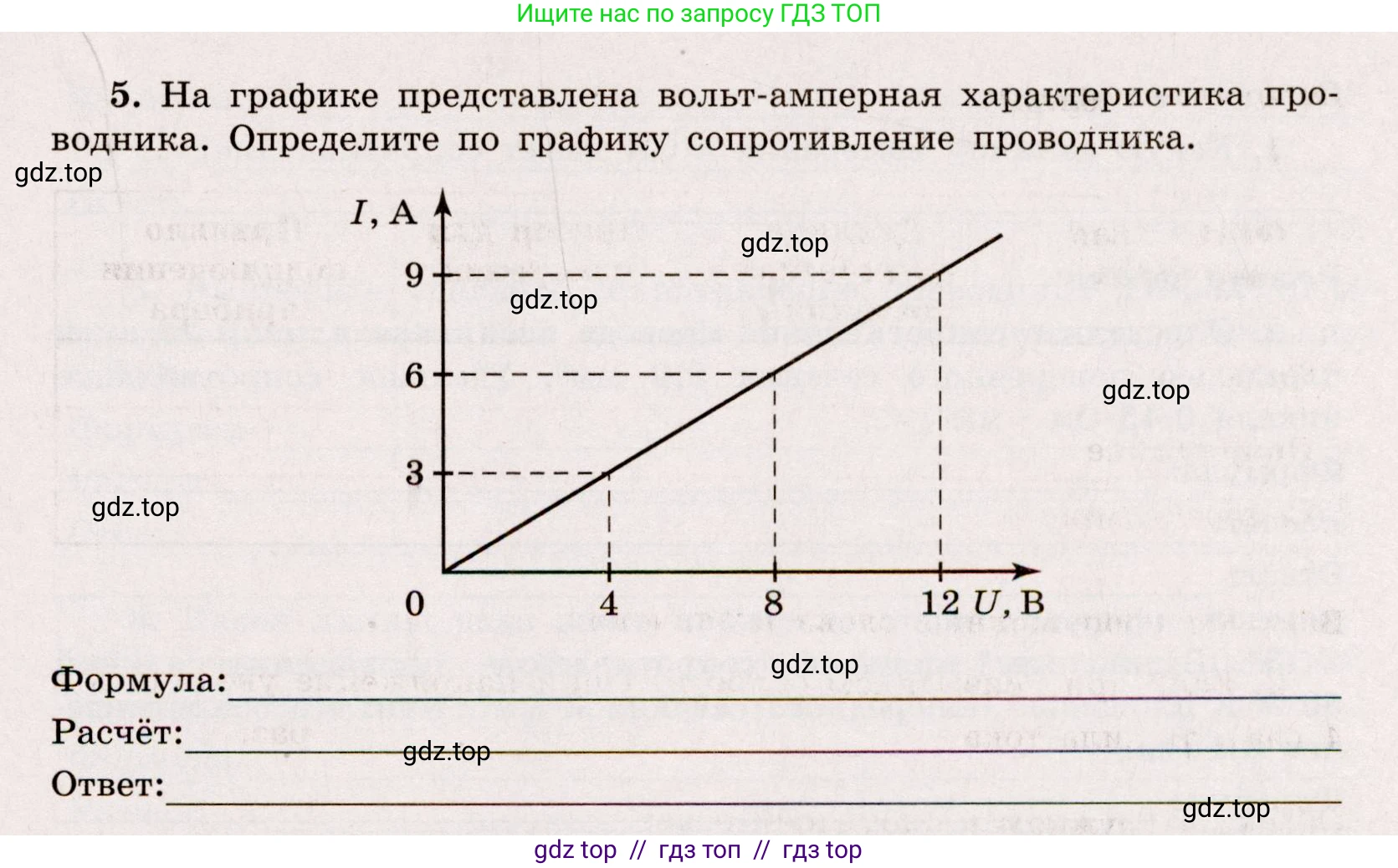

5. На графике представлена вольт-амперная характеристика проводника. Определите по графику сопротивление проводника.

Формула: _______.

Расчёт: _______.

Ответ: _______.

Решение.

Формула:

Сопротивление проводника ($\text{R}$) определяется по закону Ома для участка цепи. Оно равно отношению напряжения на концах проводника ($\text{U}$) к силе тока, протекающего через него ($\text{I}$).

$R = \frac{U}{I}$

Расчёт:

Вольт-амперная характеристика, представленная на графике, является прямой линией, проходящей через начало координат. Это означает, что сопротивление проводника постоянно. Для его вычисления можно выбрать любую точку на графике (кроме начала координат).

Выберем точку, в которой напряжение $U = 12 \text{ В}$. Из графика находим, что этой точке соответствует сила тока $I = 9 \text{ А}$.

Подставим значения в формулу:

$R = \frac{12 \text{ В}}{9 \text{ А}} = \frac{4}{3} \text{ Ом} \approx 1,33 \text{ Ом}$.

Для проверки можно взять другую точку, например, при $U = 8 \text{ В}$ сила тока $I = 6 \text{ А}$:

$R = \frac{8 \text{ В}}{6 \text{ А}} = \frac{4}{3} \text{ Ом} \approx 1,33 \text{ Ом}$.

Результаты совпадают.

Ответ:

Сопротивление проводника приблизительно равно $1,33 \text{ Ом}$.
