V. Геометрическая оптика - номер 5.13, страница 28.

Условие.

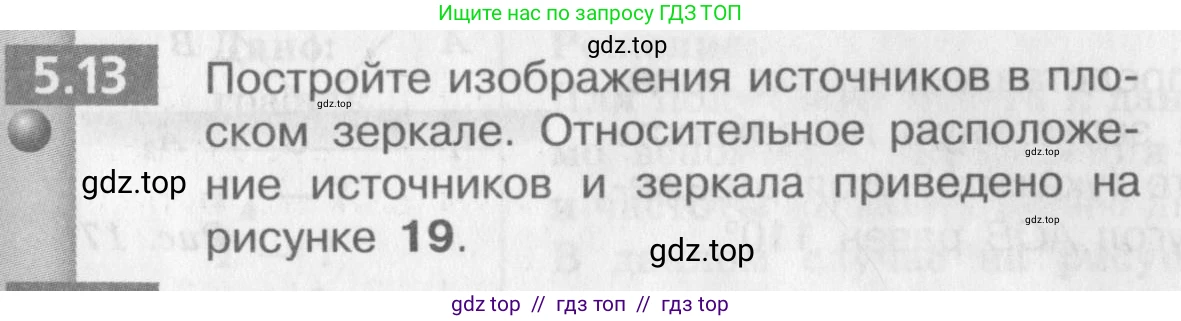

5.13 Постройте изображения источников в плоском зеркале. Относительное расположение источников и зеркала приведено на рисунке 19.

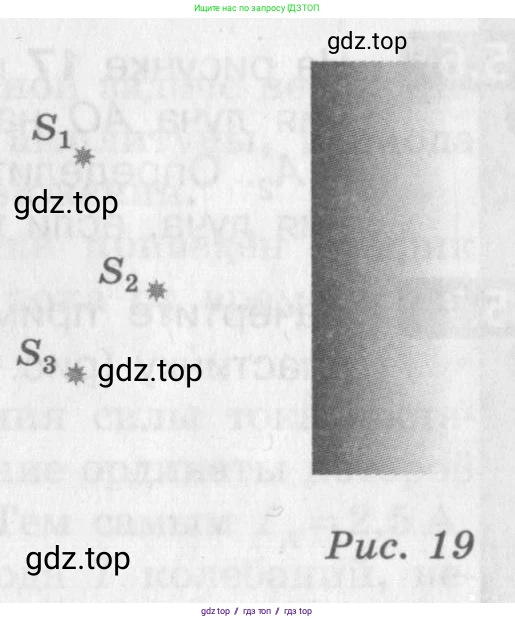

Рис. 19

Решение.

Решение

Изображение точечного источника света в плоском зеркале строится на основе законов отражения света. Изображение является мнимым, прямым (неперевернутым) и находится за зеркалом на таком же расстоянии, на каком источник находится перед зеркалом. Линия, соединяющая источник и его изображение, перпендикулярна плоскости зеркала.

Для построения изображения каждого источника (S₁, S₂, S₃) необходимо выполнить следующие шаги:

1. Из точки-источника (например, S₁) провести линию, перпендикулярную плоскости зеркала. Поскольку зеркало на рисунке вертикальное, эта линия будет горизонтальной.

2. Продолжить эту линию за зеркало.

3. Измерить расстояние от источника S₁ до зеркала по этой перпендикулярной линии.

4. Отложить такое же расстояние от зеркала по продолжению линии в пространстве за зеркалом. В полученной точке S'₁ будет находиться мнимое изображение источника S₁.

Эта процедура повторяется для всех источников (S₂ и S₃), чтобы найти их мнимые изображения (S'₂ и S'₃ соответственно). В результате все изображения будут расположены симметрично своим источникам относительно плоскости зеркала.

Ответ: Построение изображений источников S₁, S₂, S₃ в плоском зеркале показано на рисунке выше. Изображения S'₁, S'₂, S'₃ являются мнимыми и расположены симметрично источникам относительно плоскости зеркала.
