Часть 3. Глава 8. Оптика. Параграф 41. Законы отражения света - номер 5, страница 21.

Условие.

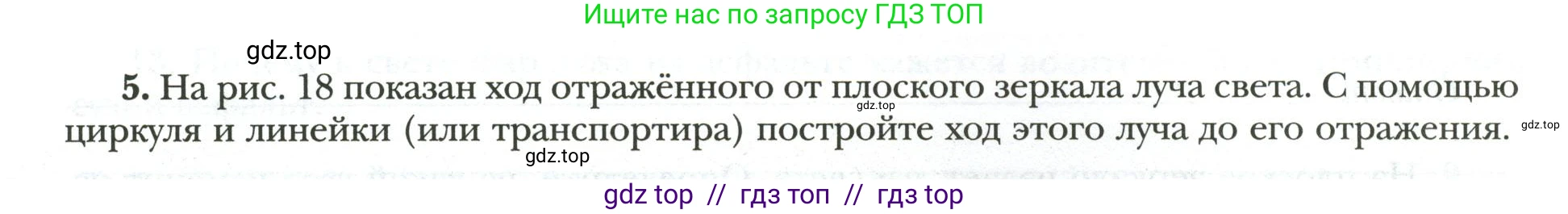

5. На рис. 18 показан ход отражённого от плоского зеркала луча света. С помощью циркуля и линейки (или транспортира) постройте ход этого луча до его отражения.

Рис. 18

Решение.

Для того чтобы построить ход луча до его отражения, необходимо использовать закон отражения света. Этот закон гласит, что угол падения луча равен углу его отражения. Также падающий луч, отражённый луч и перпендикуляр, восстановленный в точке падения луча к поверхности, лежат в одной плоскости.

Математически закон отражения выражается формулой: $ \alpha = \beta $, где $ \alpha $ — угол падения, а $ \beta $ — угол отражения.

Решение

Построение падающего луча на основе известного отражённого луча выполняется в следующем порядке:

1. Находим точку падения луча на зеркало — это точка, из которой выходит отражённый луч. Обозначим её буквой О.

2. В точке О с помощью угольника или транспортира строим перпендикуляр (нормаль) к плоскости зеркала.

3. Используя транспортир, измеряем угол отражения $ \beta $. Это угол между отражённым лучом и перпендикуляром.

4. Согласно закону отражения, угол падения $ \alpha $ должен быть равен углу отражения $ \beta $. Откладываем от перпендикуляра угол $ \alpha $, равный $ \beta $, в другую сторону от отражённого луча.

5. Проводим прямую через точку О под углом $ \alpha $ к перпендикуляру. Это и будет падающий луч. На нём необходимо указать стрелкой направление его движения (к зеркалу).

Наглядное изображение построения представлено на рисунке:

Ответ: Падающий луч строится на основе закона отражения света. Для этого в точке падения луча на зеркало восстанавливается перпендикуляр, измеряется угол отражения (угол между отражённым лучом и перпендикуляром), и под таким же углом с другой стороны от перпендикуляра проводится падающий луч, направленный к зеркалу.
