Часть 3. Глава 8. Оптика. Параграф 41. Законы отражения света - номер 4, страница 21.

Условие.

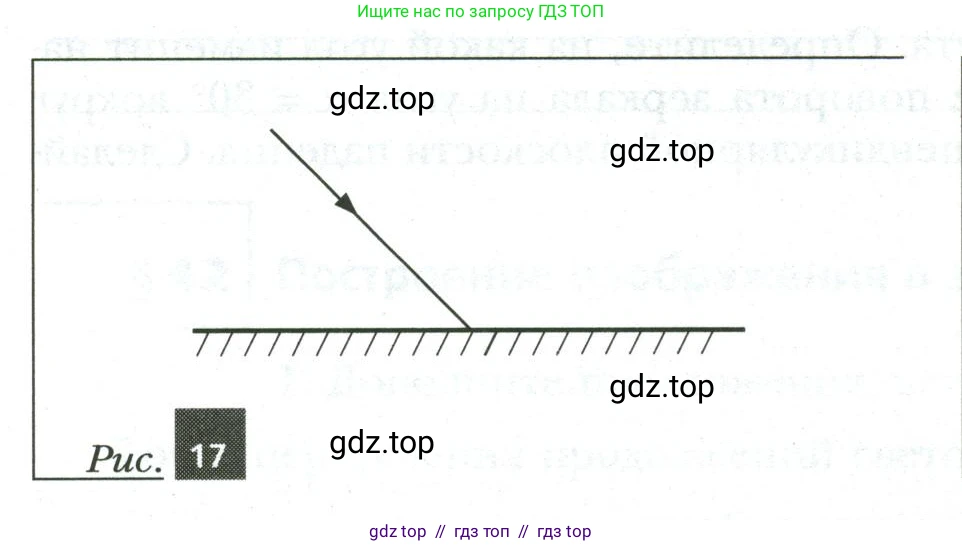

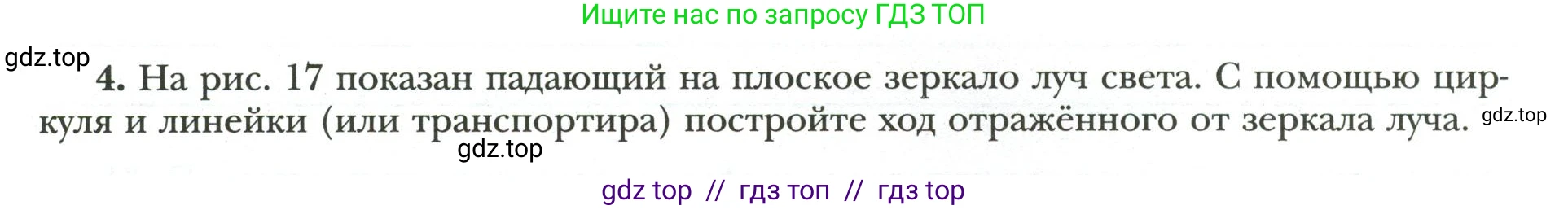

4. На рис. 17 показан падающий на плоское зеркало луч света. С помощью циркуля и линейки (или транспортира) постройте ход отражённого от зеркала луча.

Puc. 17

Решение.

Решение

Для построения отражённого луча используется закон отражения света. Он гласит, что падающий луч, отражённый луч и перпендикуляр к отражающей поверхности, проведённый в точке падения луча, лежат в одной плоскости, а угол падения равен углу отражения: $ \alpha = \beta $. Углом падения $ \alpha $ называют угол между падающим лучом и перпендикуляром. Углом отражения $ \beta $ называют угол между отражённым лучом и перпендикуляром. Построение можно выполнить двумя способами, как указано в условии.

Способ 1: С использованием транспортира и линейки

1. В точке падения луча на зеркало (обозначим её О) строим перпендикуляр (нормаль) к поверхности зеркала. Для этого можно использовать угольник или отложить от линии зеркала угол в $90^\circ$ с помощью транспортира. Перпендикуляр обычно изображают пунктирной линией.

2. С помощью транспортира измеряем угол падения $ \alpha $, который находится между падающим лучом и построенным перпендикуляром.

3. От перпендикуляра, в другую сторону от падающего луча, откладываем угол отражения $ \beta $, равный по величине измеренному углу падения $ \alpha $.

4. Через точку падения О проводим прямую под углом $ \beta $ к перпендикуляру. Эта прямая является отражённым лучом. На нём необходимо указать стрелкой направление распространения света.

Способ 2: С использованием циркуля и линейки

1. Так же, как и в первом способе, в точке падения луча О строим перпендикуляр к поверхности зеркала с помощью циркуля и линейки.

2. Для построения угла отражения, равного углу падения, выполняем следующие действия. Устанавливаем острие циркуля в точку О и проводим дугу произвольного радиуса так, чтобы она пересекла падающий луч в точке А и перпендикуляр в точке В.

3. Не меняя раствора циркуля, проводим дугу с другой стороны от перпендикуляра.

4. Циркулем измеряем расстояние между точками А и В (длину хорды).

5. Устанавливаем острие циркуля в точку В и радиусом, равным длине отрезка АВ, делаем на второй дуге засечку, получая точку С.

6. Соединяем точку падения О с точкой С. Полученный луч ОС и есть искомый отражённый луч. Не забываем поставить на нём стрелку, указывающую направление.

На рисунке ниже показан результат построения отражённого луча. Угол падения $ \alpha $ равен углу отражения $ \beta $. Серым цветом показаны вспомогательные линии для построения с помощью циркуля.

Ответ: Построение отражённого луча выполнено на рисунке выше в соответствии с законом отражения света ($ \alpha = \beta $).
