Часть 3. Глава 8. Оптика. Параграф 49. Построение изображений, создаваемых тонкими рассеивающими линзами - номер 5, страница 52.

Условие.

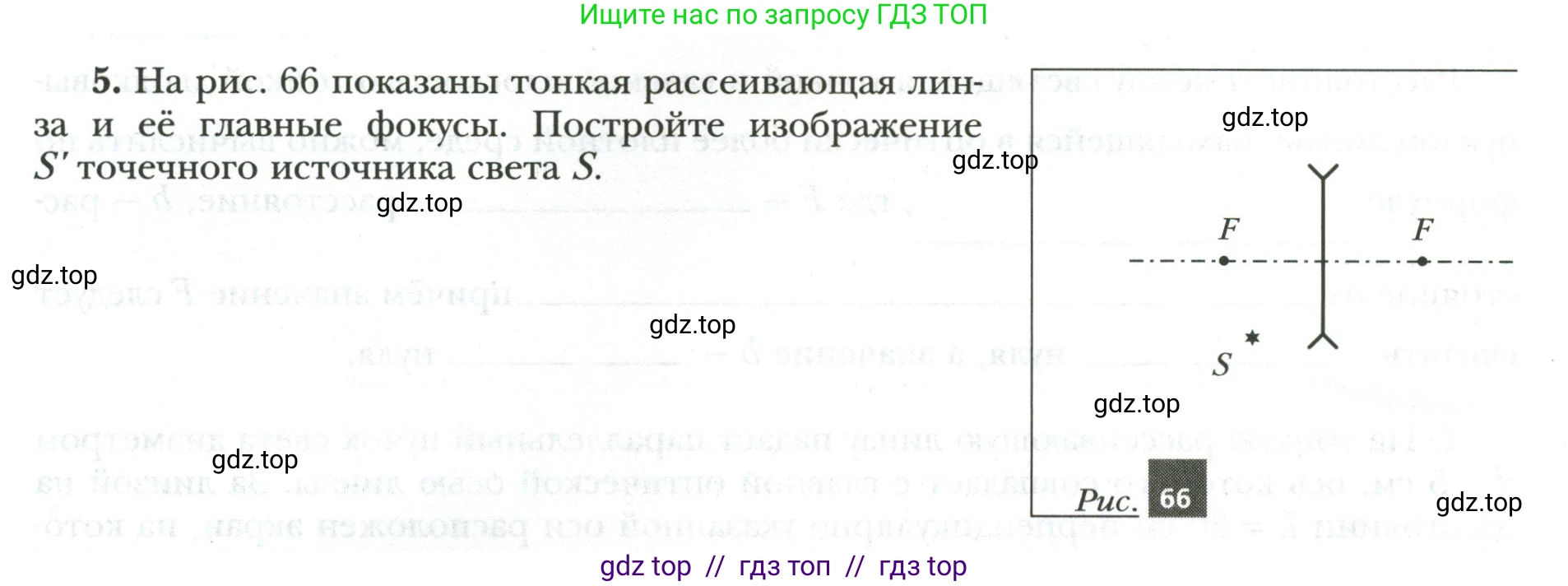

5. На рис. 66 показаны тонкая рассеивающая линза и её главные фокусы. Постройте изображение $S'$ точечного источника света $\text{S}$.

Рис. 66

Решение.

Решение

Для построения изображения $S'$ точечного источника света $S$ в рассеивающей линзе необходимо использовать ход как минимум двух характерных лучей, исходящих из точки $S$. Изображение будет находиться в точке пересечения продолжений этих лучей после их преломления в линзе.

1. Первый луч (на рисунке показан синим цветом) проведем из точки $S$ через оптический центр линзы $O$. Этот луч проходит через линзу, не преломляясь и не меняя своего направления.

2. Второй луч (на рисунке показан красным цветом) проведем из точки $S$ параллельно главной оптической оси до пересечения с плоскостью линзы. После преломления в рассеивающей линзе этот луч пойдет так, что его продолжение (показано красной пунктирной линией) пройдет через передний главный фокус $F$ линзы (тот, что находится с той же стороны от линзы, что и источник $S$).

3. Точка $S'$, в которой пересекаются первый луч (прошедший через оптический центр) и продолжение второго преломленного луча, и является искомым изображением источника $S$. Так как изображение образовано пересечением не самих лучей, а их продолжений, оно является мнимым.

Графическое построение показано на рисунке ниже.

Ответ:

Построение изображения $S'$ точечного источника света $S$ показано на рисунке. Изображение является мнимым (получено на пересечении продолжений лучей), прямым (неперевернутым относительно главной оптической оси) и уменьшенным. Оно расположено с той же стороны от линзы, что и сам источник, между фокусом $F$ и оптическим центром $O$.
