Часть 3. Глава 8. Оптика. Параграф 49. Построение изображений, создаваемых тонкими рассеивающими линзами - номер 4, страница 52.

Условие.

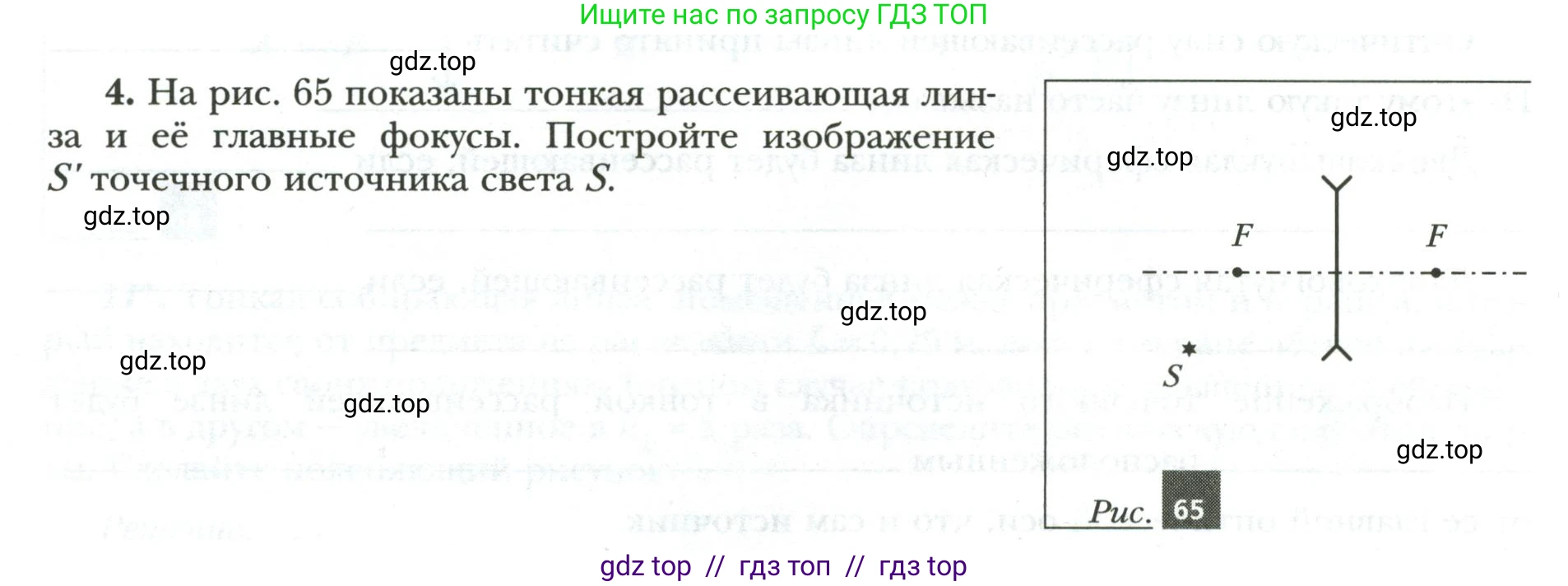

4. На рис. 65 показаны тонкая рассеивающая линза и её главные фокусы. Постройте изображение $S'$ точечного источника света $\text{S}$.

Рис. 65

Решение.

Решение

Для построения изображения S' точечного источника света S в рассеивающей линзе необходимо использовать как минимум два луча, исходящих из точки S, ход которых после преломления в линзе известен.
1. Первый луч проведем из точки S параллельно главной оптической оси до пересечения с линзой. После преломления в рассеивающей линзе этот луч пойдет так, что его продолжение, проведенное в обратную сторону (против хода луча), пройдет через передний фокус F линзы (тот, что находится с той же стороны, что и источник S).
2. Второй луч проведем из точки S через оптический центр линзы O. Этот луч не преломляется и проходит через линзу, не меняя своего направления.
Изображение S' является мнимым, так как оно образуется на пересечении не самих преломленных лучей, а продолжения первого преломленного луча и второго луча.

Ответ:

Построение изображения S' показано на рисунке ниже. Изображение является мнимым, прямым (относительно объекта, если бы он имел высоту) и находится с той же стороны от линзы, что и сам источник света S.
