Основы электродинамики. Глава 11. Электромагнитное поле. Напряжённость электростатического поля. Параграф 55. Линии напряжённости электростатического поля. Вопросы - страница 307.

Условие.

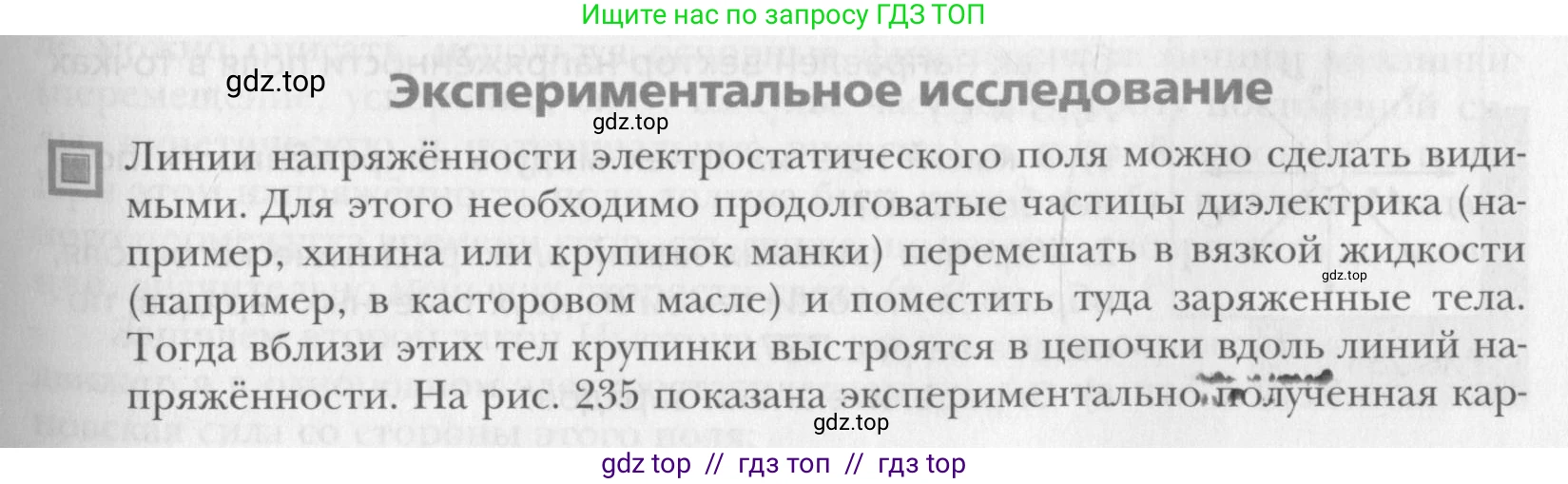

Экспериментальное исследование

Линии напряжённости электростатического поля можно сделать видимыми. Для этого необходимо продолговатые частицы диэлектрика (например, хинина или крупинок манки) перемешать в вязкой жидкости (например, в касторовом масле) и поместить туда заряженные тела. Тогда вблизи этих тел крупинки выстроятся в цепочки вдоль линий напряжённости. На рис. 235 показана экспериментально полученная картина расположения кристаллов хинина, помещённых в касторовое масло, в электростатическом поле. Оно образовано двумя заряженными металлическими шариками. Какими зарядами — одноимёнными или разноимёнными — создано это электростатическое поле?

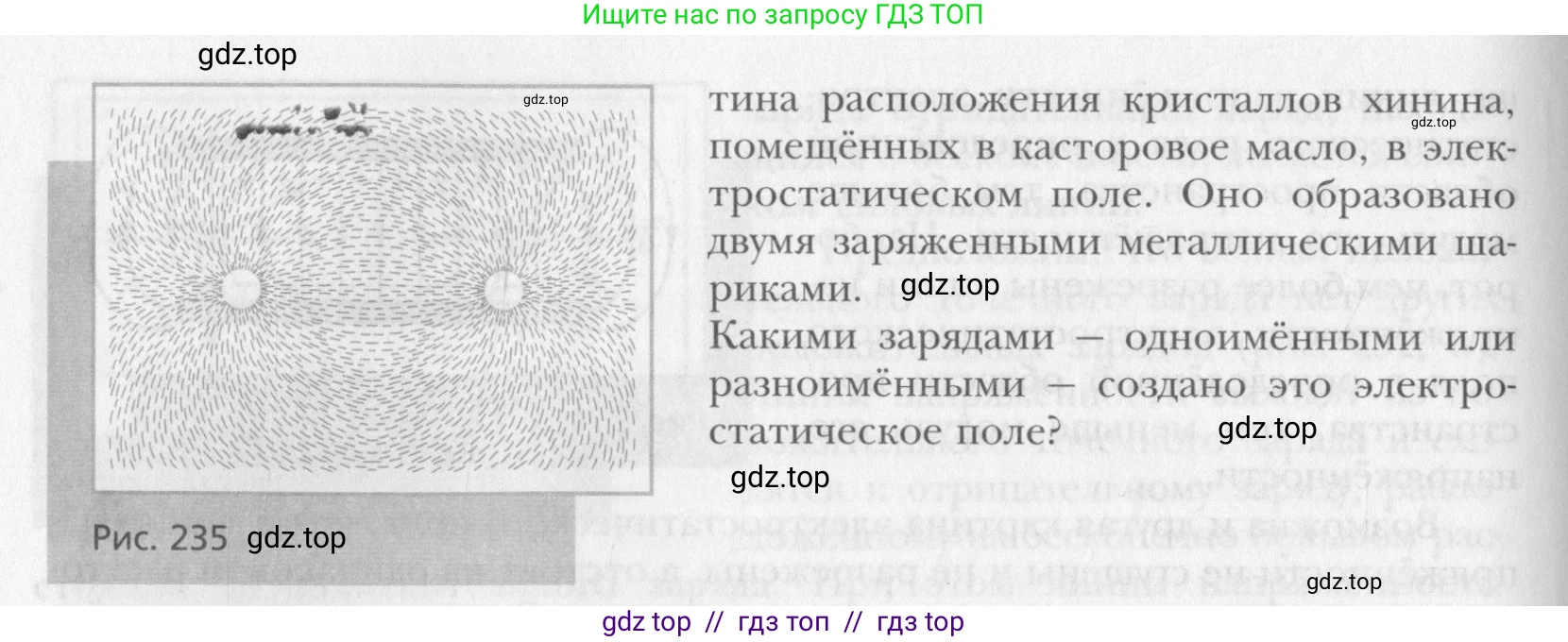

Рис. 235

Решение.

На представленном рисунке 235 изображена картина силовых линий электростатического поля, визуализированная с помощью кристаллов хинина. Силовые линии поля характеризуют его направление и интенсивность.

Анализируя изображение, можно заметить следующие особенности:

1. Силовые линии выходят из обоих заряженных шариков (или входят в них) и уходят на бесконечность.
2. Линии не пересекаются и не соединяют один шарик с другим. Вместо этого они как бы отталкиваются друг от друга.
3. В пространстве между шариками наблюдается область, где силовые линии отсутствуют или их плотность минимальна. Это указывает на то, что в этой области напряжённости полей, создаваемых каждым из зарядов, направлены противоположно и ослабляют друг друга.

Такая картина силовых линий характерна для электростатического поля, созданного двумя одноимёнными зарядами (оба положительные или оба отрицательные). Если бы заряды были разноимёнными (положительный и отрицательный), силовые линии выходили бы из положительного заряда и входили бы в отрицательный, соединяя их.

Ответ: Это электростатическое поле создано одноимёнными зарядами.
