Основы электродинамики. Глава 11. Электромагнитное поле. Напряжённость электростатического поля. Параграф 55. Линии напряжённости электростатического поля. Задания и упражнения - номер 2, страница 308.

Условие.

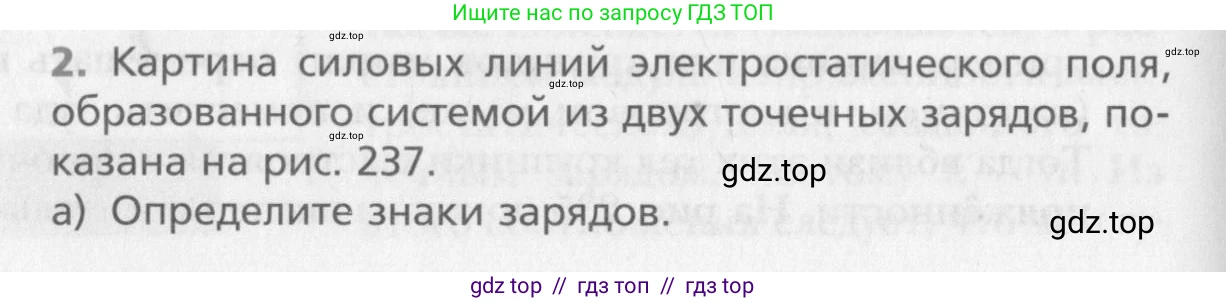

2. Картина силовых линий электростатического поля, образованного системой из двух точечных зарядов, показана на рис. 237.

а) Определите знаки зарядов.

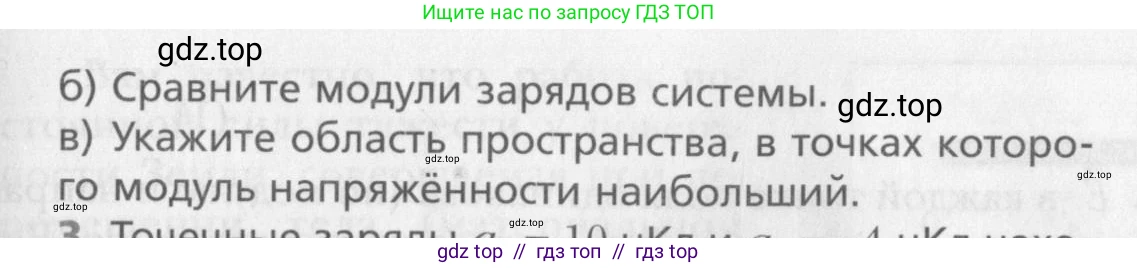

б) Сравните модули зарядов системы.

в) Укажите область пространства, в точках которого модуль напряжённости наибольший.

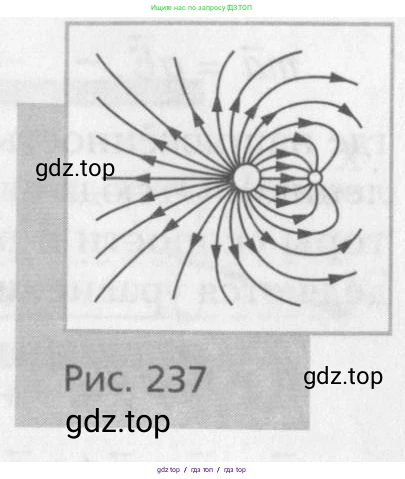

Рис. 237

Решение.

а) Определите знаки зарядов.

Согласно правилам изображения электростатических полей, силовые линии начинаются на положительных зарядах и заканчиваются на отрицательных (или уходят в бесконечность). На рисунке 237 видно, что силовые линии выходят из левого заряда и входят в правый. Таким образом, левый заряд является положительным, а правый — отрицательным.

Ответ: Левый заряд — положительный, правый заряд — отрицательный.

б) Сравните модули зарядов системы.

Модуль заряда пропорционален числу силовых линий, исходящих из него или входящих в него. На рисунке из левого заряда выходит заметно большее количество силовых линий, чем входит в правый заряд. Это указывает на то, что модуль левого заряда больше модуля правого заряда. Если обозначить левый заряд как $q_1$, а правый как $q_2$, то их модули соотносятся как $|q_1| > |q_2|$.

Ответ: Модуль левого заряда больше модуля правого заряда.

в) Укажите область пространства, в точках которого модуль напряжённости наибольший.

Модуль напряжённости электростатического поля ($\text{E}$) в данной точке пространства тем больше, чем гуще (плотнее) в этой точке расположены силовые линии. На рисунке видно, что наибольшая густота силовых линий наблюдается в непосредственной близости от обоих зарядов. Поскольку модуль левого заряда больше, плотность линий вокруг него выше, чем вокруг правого. Следовательно, самое сильное поле находится вблизи поверхности левого (положительного) заряда.

Ответ: Модуль напряжённости наибольший вблизи поверхности зарядов, особенно в области, непосредственно прилегающей к левому (положительному) заряду.
