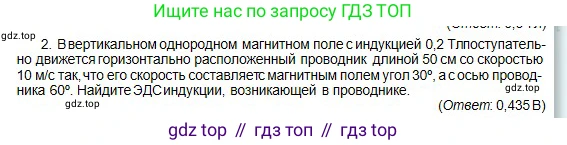

2. В вертикальном однородном магнитном поле с индукцией $0.2 \text{ Тл}$ поступательно движется горизонтально расположенный проводник длиной $50 \text{ см}$ со скоростью $10 \text{ м/с}$ так, что его скорость составляет с магнитным полем угол $30^\circ$, а с осью проводника $60^\circ$. Найдите ЭДС индукции, возникающей в проводнике.

(Ответ: $0.435 \text{ В}$)

Дано:

Индукция магнитного поля, $B = 0,2$ Тл

Длина проводника, $l = 50$ см

Скорость проводника, $v = 10$ м/с

Угол между вектором скорости и вектором магнитной индукции, $\alpha = 30o $

Угол между вектором скорости и осью проводника, $\beta = 60o $

Перевод в систему СИ:

$l = 50 \text{ см} = 0,5 \text{ м}$

Найти:

ЭДС индукции, $ℰ_{i}$

Решение:

ЭДС индукции, возникающая в прямолинейном проводнике длиной $\text{l}$, который движется со скоростью $\vec{v}$ в однородном магнитном поле с индукцией $\vec{B}$, определяется по формуле, вытекающей из действия силы Лоренца:

$ℰ_{i} = (\vec{v} \times \vec{B}) \cdot \vec{l}$

Величина ЭДС индукции может быть найдена как объем параллелепипеда, построенного на векторах $\vec{v}$, $\vec{B}$ и $\vec{l}$.

Рассмотрим компоненты векторов и их взаимодействие. Сила Лоренца, действующая на заряды в проводнике, равна $\vec{F_L} = q(\vec{v} \times \vec{B})$. ЭДС возникает, если у этой силы есть составляющая, направленная вдоль проводника.

Разложим вектор скорости $\vec{v}$ на две составляющие: одну параллельно магнитному полю $\vec{B}$ ($v_{\parallel B}$) и другую перпендикулярно ему ($v_{\perp B}$).

Компонента скорости, параллельная вектору магнитной индукции $\vec{B}$, не создает ЭДС, так как векторное произведение $\vec{v}_{\parallel B} \times \vec{B} = 0$.

Следовательно, ЭДС создает только перпендикулярная компонента скорости $v_{\perp B}$. Ее величина равна:

$v_{\perp B} = v \sin\alpha$

где $\alpha$ - угол между векторами $\vec{v}$ и $\vec{B}$. В нашем случае $\alpha = 30o $.

Эта компонента скорости $v_{\perp B}$ лежит в горизонтальной плоскости, так как сам вектор $\vec{B}$ вертикален.

Индуцированное электрическое поле в проводнике определяется как $\vec{E}_{ind} = \vec{v}_{\perp B} \times \vec{B}$. Это поле также лежит в горизонтальной плоскости и перпендикулярно вектору $v_{\perp B}$. Его модуль равен:

$E_{ind} = v_{\perp B} \cdot B = v B \sin\alpha$

ЭДС индукции равна работе этого поля по перемещению единичного заряда вдоль проводника, то есть $ℰ_{i} = \vec{E}_{ind} \cdot \vec{l}$. Так как и проводник $\vec{l}$, и индуцированное поле $\vec{E}_{ind}$ горизонтальны, величина ЭДС равна:

$ℰ_{i} = E_{ind} \cdot l \cdot \cos\gamma = (v B \sin\alpha) \cdot l \cdot \cos\gamma$

где $\gamma$ - угол между вектором $\vec{E}_{ind}$ и проводником $\vec{l}$.

Поскольку $\vec{E}_{ind}$ перпендикулярен $\vec{v}_{\perp B}$ (в горизонтальной плоскости), угол $\gamma$ можно выразить через угол $\beta'$ между проводником $\vec{l}$ и горизонтальной компонентой скорости $\vec{v}_{\perp B}$. А именно, $\gamma = 90o - \beta'$, следовательно $\cos\gamma = \sin\beta'$.

В условии задачи даны углы, которые вектор полной скорости $\vec{v}$ составляет с полем и проводником. Строгий анализ показывает, что при заданных углах ($\alpha = 30o $, $\beta = 60o $) и перпендикулярности $\vec{B}$ и $\vec{l}$, вектор скорости $\vec{v}$ оказывается в одной плоскости с $\vec{B}$ и $\vec{l}$, что приводит к нулевой ЭДС. Однако, учитывая наличие ответа, можно предположить, что угол $60o $ в условии задачи относится не к полной скорости $\vec{v}$, а к ее горизонтальной составляющей $\vec{v}_{\perp B}$. Примем эту интерпретацию, как наиболее вероятную для получения ответа.

Таким образом, угол между горизонтальной составляющей скорости $\vec{v}_{\perp B}$ и проводником $\vec{l}$ равен $\beta' = 60o $.

Тогда формула для ЭДС индукции принимает вид:

$ℰ_{i} = B l v_{\perp B} \sin\beta' = B l (v \sin\alpha) \sin\beta'$

Подставим числовые значения:

$ℰ_{i} = 0,2 \cdot 0,5 \cdot 10 \cdot \sin(30o ) \cdot \sin(60o )$

$ℰ_{i} = 1 \cdot \frac{1}{2} \cdot \frac{\sqrt{3}}{2} = \frac{\sqrt{3}}{4} \approx 0,433$ В.

Полученное значение близко к значению в ответе (0,435 В), разница может быть вызвана округлением.

Ответ: $ℰ_{i} \approx 0,433$ В.
