Часть 2. Глава 6. Давление жидкостей и газов. Параграф 53. Измерение давления - номер 4, страница 59.

Условие.

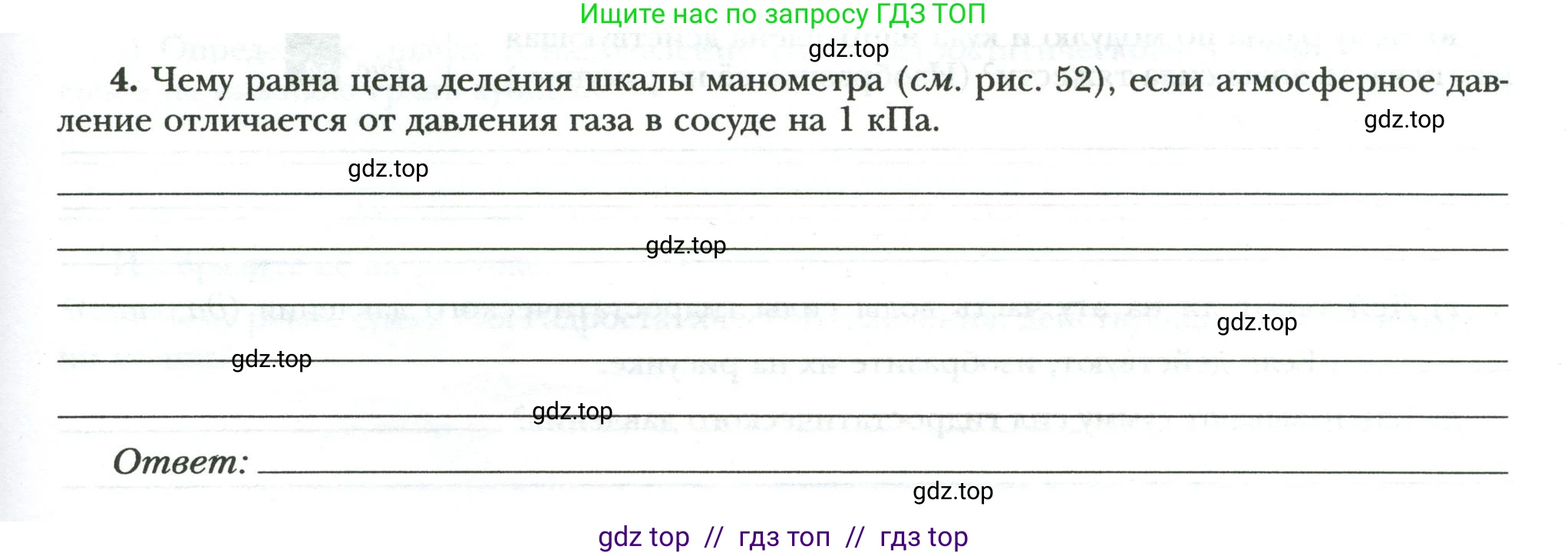

4. Чему равна цена деления шкалы манометра (см. рис. 52), если атмосферное давление отличается от давления газа в сосуде на 1 кПа.

Ответ: _______

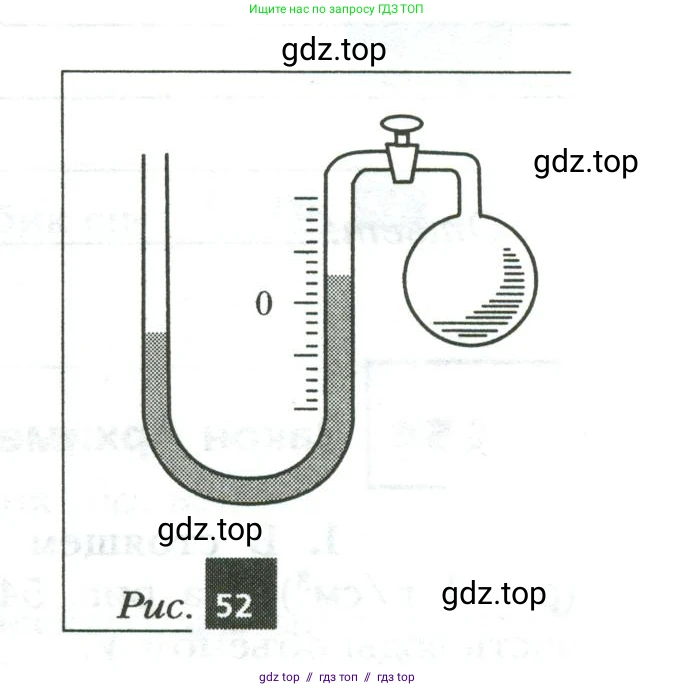

Рис. 52

Решение.

Дано:

Разность давлений, $\Delta p = 1 \text{ кПа}$
Число делений на шкале, соответствующее разности давлений (из рис. 52), $N = 5$

Перевод в систему СИ:
$\Delta p = 1 \text{ кПа} = 1 \cdot 10^3 \text{ Па} = 1000 \text{ Па}$

Найти:

$\text{C}$ — цена деления шкалы манометра.

Решение:

Цена деления шкалы измерительного прибора — это значение измеряемой величины, которое соответствует одному наименьшему делению на шкале. Чтобы найти цену деления, необходимо известное значение величины разделить на число делений, которому оно соответствует.

Манометр, показанный на рисунке, измеряет разность между давлением газа в сосуде и атмосферным давлением. По условию, эта разность давлений составляет $\Delta p = 1 \text{ кПа}$.

Из рисунка видно, что уровень жидкости в колене, открытом в атмосферу, соответствует нулевой отметке шкалы. Уровень жидкости в колене, соединенном с сосудом, находится на 5 делений выше. Следовательно, разность давлений в 1 кПа создает разность уровней жидкости, соответствующую 5 делениям шкалы ($N=5$).

Рассчитаем цену деления ($\text{C}$) по формуле:

$C = \frac{\Delta p}{N}$

Подставим в формулу числовые значения:

$C = \frac{1 \text{ кПа}}{5} = 0,2 \text{ кПа}$

Таким образом, цена одного деления шкалы манометра составляет 0,2 кПа.

Ответ: цена деления шкалы манометра равна 0,2 кПа.
