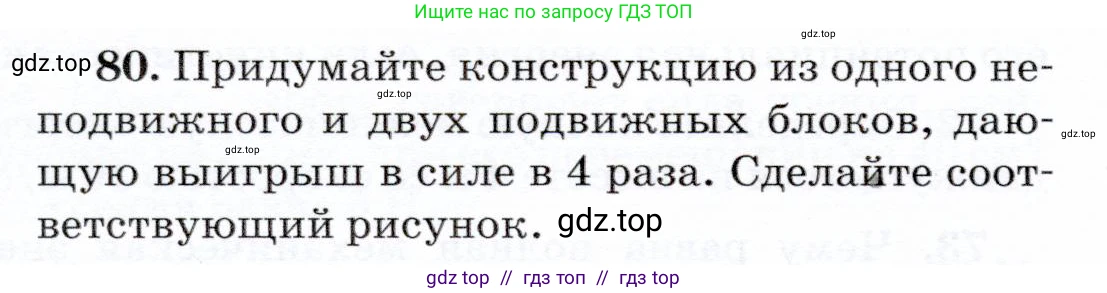

Условие.

Решение.

Решение

Для получения выигрыша в силе в 4 раза с использованием одного неподвижного и двух подвижных блоков, необходимо собрать систему, известную как полиспаст, таким образом, чтобы груз удерживался четырьмя ветвями веревки.

В основе решения лежит принцип работы блоков. Неподвижный блок не дает выигрыша в силе, а служит только для изменения направления приложения силы. Его идеальный выигрыш в силе равен 1. Подвижный блок дает двукратный выигрыш в силе (в идеальном случае, без учета трения и веса блока), так как вес груза распределяется на две ветви веревки. Теоретический выигрыш в силе, который дает полиспаст, равен числу ветвей веревки, на которых висит подвижная часть системы с грузом.

Описание конструкции

Два подвижных блока закрепляются в одной обойме (или на одной оси), к которой подвешивается груз. Над ними на неподвижной опоре закрепляется один неподвижный блок. Веревка (канат) одним концом крепится к неподвижной опоре. Далее веревка огибает последовательно первый подвижный блок, затем неподвижный блок, а затем второй подвижный блок. Свободный конец веревки является тяговым – к нему прикладывается сила.

В такой системе груз, подвешенный к обойме с двумя подвижными блоками, удерживается четырьмя ветвями веревки. Следовательно, приложенная сила $\text{F}$ будет в 4 раза меньше веса груза $\text{P}$ (в идеальной системе): $F = P/4$. Выигрыш в силе составляет $P/F = 4$.

Рисунок конструкции

Ответ: Конструкция, дающая выигрыш в силе в 4 раза, представляет собой полиспаст, в котором груз подвешен к обойме с двумя подвижными блоками, а веревка, закрепленная на неподвижной опоре, последовательно огибает первый подвижный, неподвижный и второй подвижный блоки. При этом груз оказывается подвешенным на четырех ветвях веревки. Рисунок конструкции представлен выше.
