Глава 3. Давление твёрдых тел, жидкостей и газов. Параграф 26. Насосы. Манометры - номер 26.23, страница 94.

Условие.

26.23* [604*] Каким будет показание манометра, изображённого на рисунке III-84, если его соединить с баллоном, давление газа в котором равно атмосферному?

$10^5\text{ Па}$

Рис. III-84

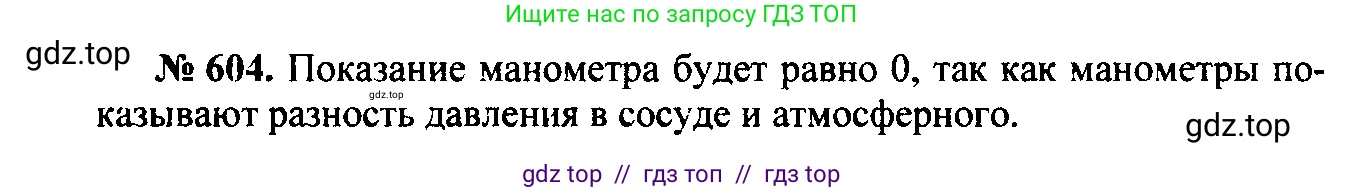

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

Дано:

Давление газа в баллоне $p_{газа}$ равно атмосферному давлению $p_{атм}$.

Найти:

Показание манометра $p_{м}$.

Решение:

Манометр, изображенный на рисунке, является техническим манометром, который измеряет избыточное (или манометрическое) давление. Избыточное давление – это разность между абсолютным давлением измеряемой среды ($p_{абс}$) и атмосферным давлением ($p_{атм}$), которое действует на прибор снаружи.

Формула для избыточного давления выглядит следующим образом: $p_{м} = p_{абс} - p_{атм}$

В данном случае манометр подключается к баллону с газом, следовательно, абсолютное давление равно давлению газа в баллоне: $p_{абс} = p_{газа}$.

По условию задачи, давление газа в баллоне равно атмосферному: $p_{газа} = p_{атм}$

Подставим это значение в формулу для манометрического давления: $p_{м} = p_{газа} - p_{атм} = p_{атм} - p_{атм} = 0$

Таким образом, когда давление в баллоне равно атмосферному, манометр не будет фиксировать избыточного давления, и его стрелка будет указывать на нулевую отметку шкалы.

Ответ: показание манометра будет равно 0.
