Электромагнитные явления. 16. Последовательное и параллельное соединения проводников - номер 16.7, страница 78.

Условие.

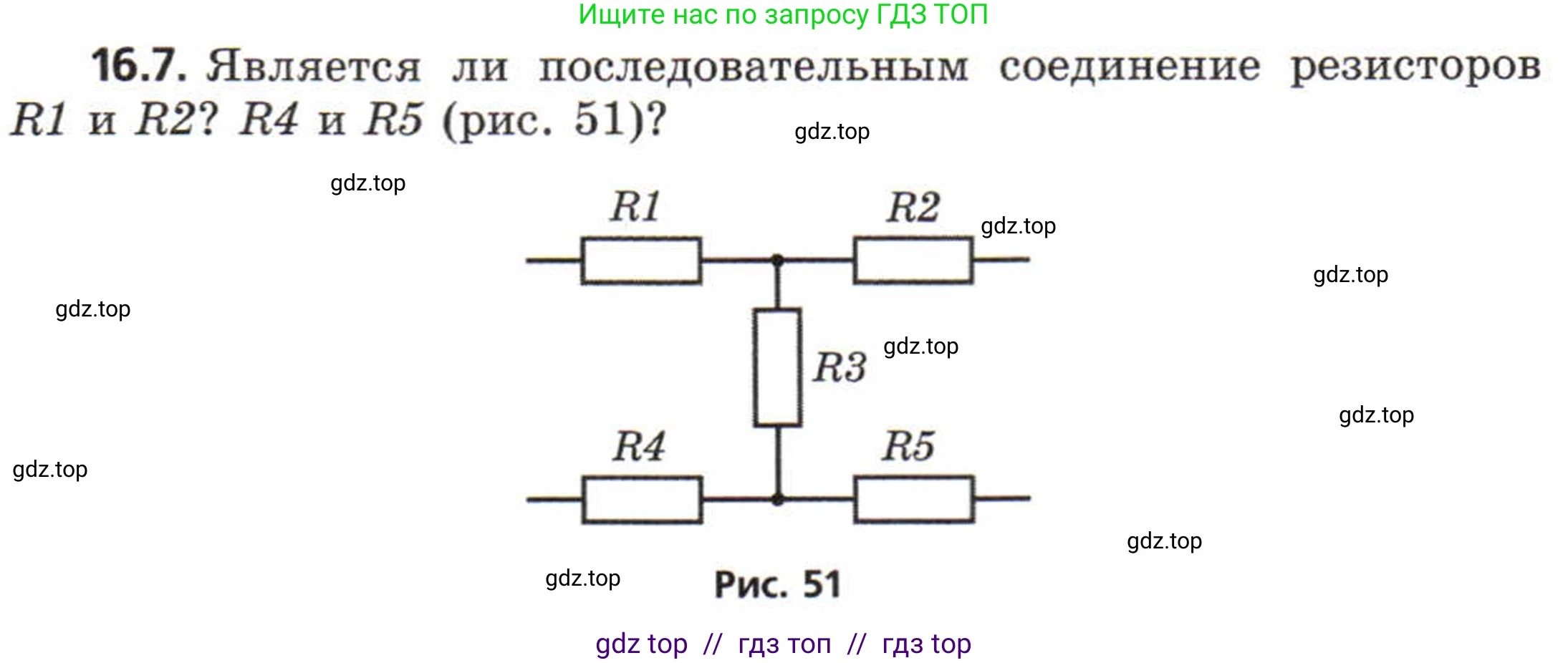

16.7. Является ли последовательным соединение резисторов $R1$ и $R2$? $R4$ и $R5$ (рис. 51)?

Рис. 51

Решение.

Решение

R1 и R2

При последовательном соединении элементы электрической цепи включаются друг за другом без разветвлений. Основное свойство последовательного соединения заключается в том, что сила тока во всех его участках одинакова.

В схеме, показанной на рисунке, между резисторами R1 и R2 есть узел (точка разветвления), к которому также подключен резистор R3. Это означает, что ток, который прошел через резистор R1, в этом узле разделяется. Часть тока протекает через резистор R2, а другая часть — через резистор R3. Если обозначить ток через R1 как $I_1$, через R2 как $I_2$ и через R3 как $I_3$, то согласно первому правилу Кирхгофа для данного узла будет справедливо равенство: $I_1 = I_2 + I_3$.

Поскольку ток через резистор R1 ($I_1$) в общем случае не равен току через резистор R2 ($I_2$), их соединение не является последовательным.

Ответ: Нет, соединение резисторов R1 и R2 не является последовательным, так как между ними есть разветвление, и сила тока в них в общем случае не одинакова.

R4 и R5

Аналогично рассмотрим соединение резисторов R4 и R5. Между ними также находится узел, к которому подходит проводник с резистором R3. Ток, протекающий через резистор R5, образуется путем слияния тока, прошедшего через резистор R4, и тока из ветви с резистором R3. Если обозначить ток через R4 как $I_4$, а через R5 как $I_5$, то для этого узла справедливо равенство: $I_5 = I_4 + I_3$.

Так как ток, протекающий через резистор R4 ($I_4$), в общем случае не равен току, протекающему через резистор R5 ($I_5$), их соединение также не является последовательным.

Ответ: Нет, соединение резисторов R4 и R5 не является последовательным, так как между ними есть узел, где токи сливаются, и сила тока в R4 и R5 в общем случае не одинакова.
