Условие.

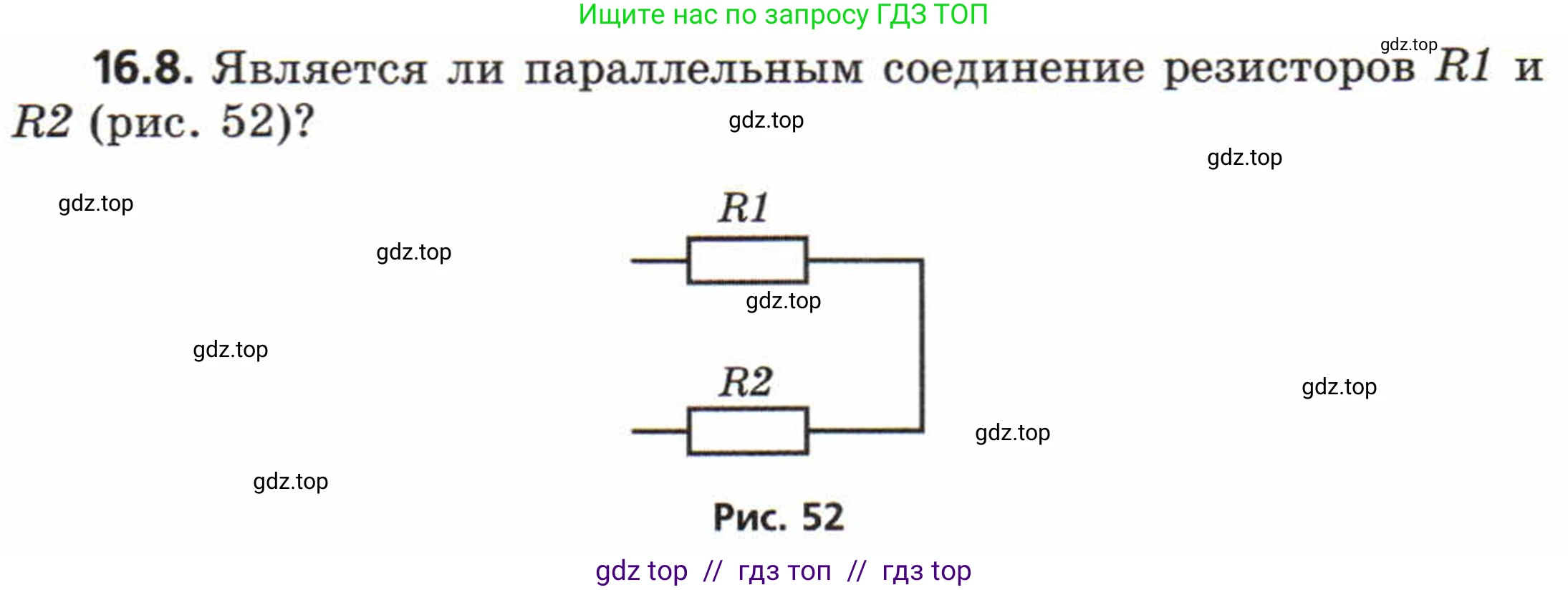

16.8. Является ли параллельным соединение резисторов R1 и R2 (рис. 52)?

Рис. 52

Решение.

Решение

Параллельным соединением называется такое соединение элементов электрической цепи (в данном случае резисторов), при котором их начала подключены к одной общей точке (узлу), а их концы — к другой общей точке. Основным свойством параллельного соединения является то, что напряжение на всех параллельно соединенных элементах одинаково.

На схеме, изображенной на рисунке 52, мы видим два резистора: $\text{R1}$ и $\text{R2}$. Их правые выводы соединены вместе в одном узле. Однако их левые выводы не соединены между собой и представляют собой два разных полюса для подключения к остальной части цепи.

Чтобы соединение было параллельным, необходимо, чтобы и левые выводы резисторов $\text{R1}$ и $\text{R2}$ также были соединены в одну общую точку. Поскольку на рисунке это условие не выполняется (соединение выполнено только с одной стороны), данную схему нельзя считать параллельным соединением.

Ответ: Нет, соединение резисторов $\text{R1}$ и $\text{R2}$ на рисунке 52 не является параллельным, так как резисторы соединены только с одной стороны.
