Номер 28.30, страница 144 - гдз по физике 8 класс задачник Генденштейн, Кирик

Оптические явления. 28. Линзы - номер 28.30, страница 144.

Условие.

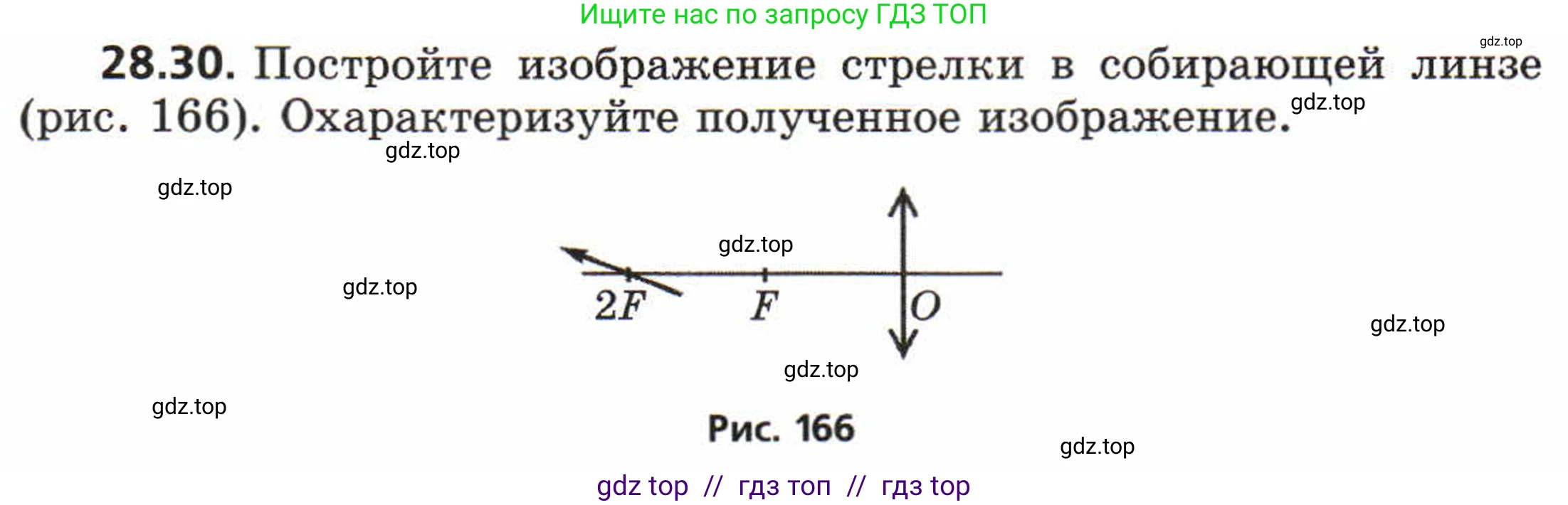

28.30. Постройте изображение стрелки в собирающей линзе (рис. 166). Охарактеризуйте полученное изображение.

Рис. 166

Решение.

Решение

Для построения изображения стрелки в собирающей линзе необходимо последовательно построить изображения двух ее крайних точек: основания (назовем его точкой А) и острия (точка В).

Построение изображения

1. Основание стрелки, точка А, расположено на главной оптической оси в точке двойного фокуса (2F). Согласно правилам построения, изображение этой точки, А', будет также находиться на главной оптической оси в двойном фокусе с другой стороны линзы (в точке 2F').

2. Для построения изображения острия стрелки, точки В, используем два стандартных луча:

- Первый луч проведем из точки B параллельно главной оптической оси до линзы. После преломления в линзе этот луч пройдет через главный фокус F', расположенный за линзой.

- Второй луч проведем из точки B через оптический центр линзы O. Этот луч не преломляется и продолжает свое распространение прямолинейно.

Точка пересечения этих двух преломленных лучей и будет являться изображением острия стрелки — точкой В'.

3. Соединив точки А' и В' отрезком прямой, получим искомое изображение стрелки А'В'.

Характеристика полученного изображения

Проанализировав полученное изображение А'В', можно дать ему следующую характеристику:

- Действительное: изображение образовано пересечением самих световых лучей после их преломления в линзе (а не их продолжений).

- Перевернутое: изображение перевернуто по отношению к предмету (острие стрелки-предмета направлено вниз от оси, а острие изображения — вверх).

- Увеличенное: размер изображения А'В' больше размера предмета АВ.

Ответ: Изображение стрелки является действительным, перевернутым и увеличенным.
