Условие.

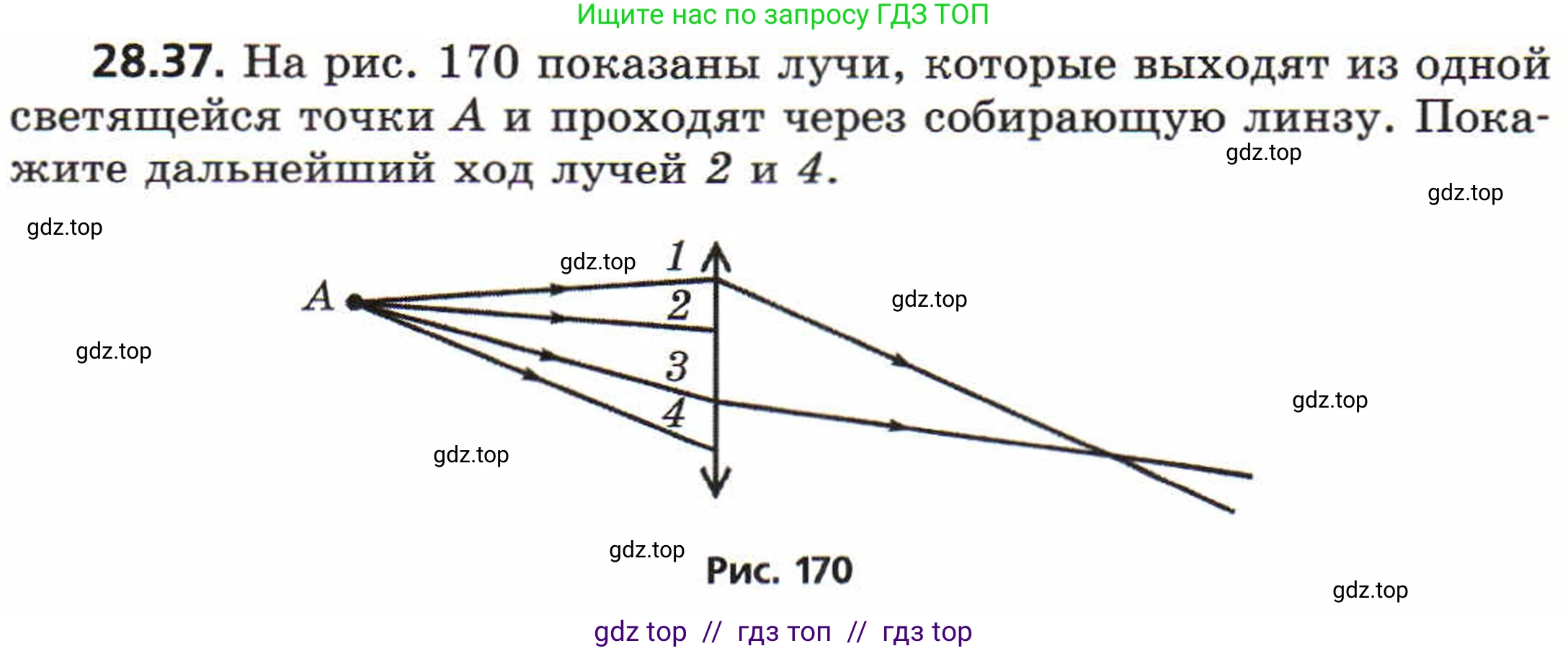

28.37. На рис. 170 показаны лучи, которые выходят из одной светящейся точки A и проходят через собирающую линзу. Покажите дальнейший ход лучей 2 и 4.

Рис. 170

Решение.

Решение

Согласно основному свойству собирающей линзы, все лучи, выходящие из одной светящейся точки (предмета), после преломления в линзе пересекаются в одной точке, которая является изображением исходной точки.

На рисунке 170 мы видим, что лучи 1 и 3, вышедшие из точки А, после прохождения через линзу пересекаются в некоторой точке. Обозначим эту точку как А'. Эта точка является действительным изображением точки А.

Поскольку лучи 2 и 4 также выходят из точки А, то после преломления в линзе они тоже должны пройти через точку изображения А'.

Таким образом, чтобы построить дальнейший ход лучей 2 и 4, необходимо:

1. Найти точку А' — точку пересечения уже построенных преломленных лучей 1 и 3.

2. Провести прямые линии из точек падения лучей 2 и 4 на линзу через точку А'. Эти линии и будут являться ходом лучей 2 и 4 после преломления в линзе.

Ответ:

Дальнейший ход лучей 2 и 4 показан на рисунке ниже. После преломления в линзе они пройдут через точку, где пересекаются преломленные лучи 1 и 3.
