Номер 7, страница 54, часть 2 - гдз по физике 8 класс рабочая тетрадь Грачев, Погожев

Часть 2. Глава 7. Постоянный электрический ток. Параграф 50. Параллельное соединение проводников - номер 7, страница 54.

Условие.

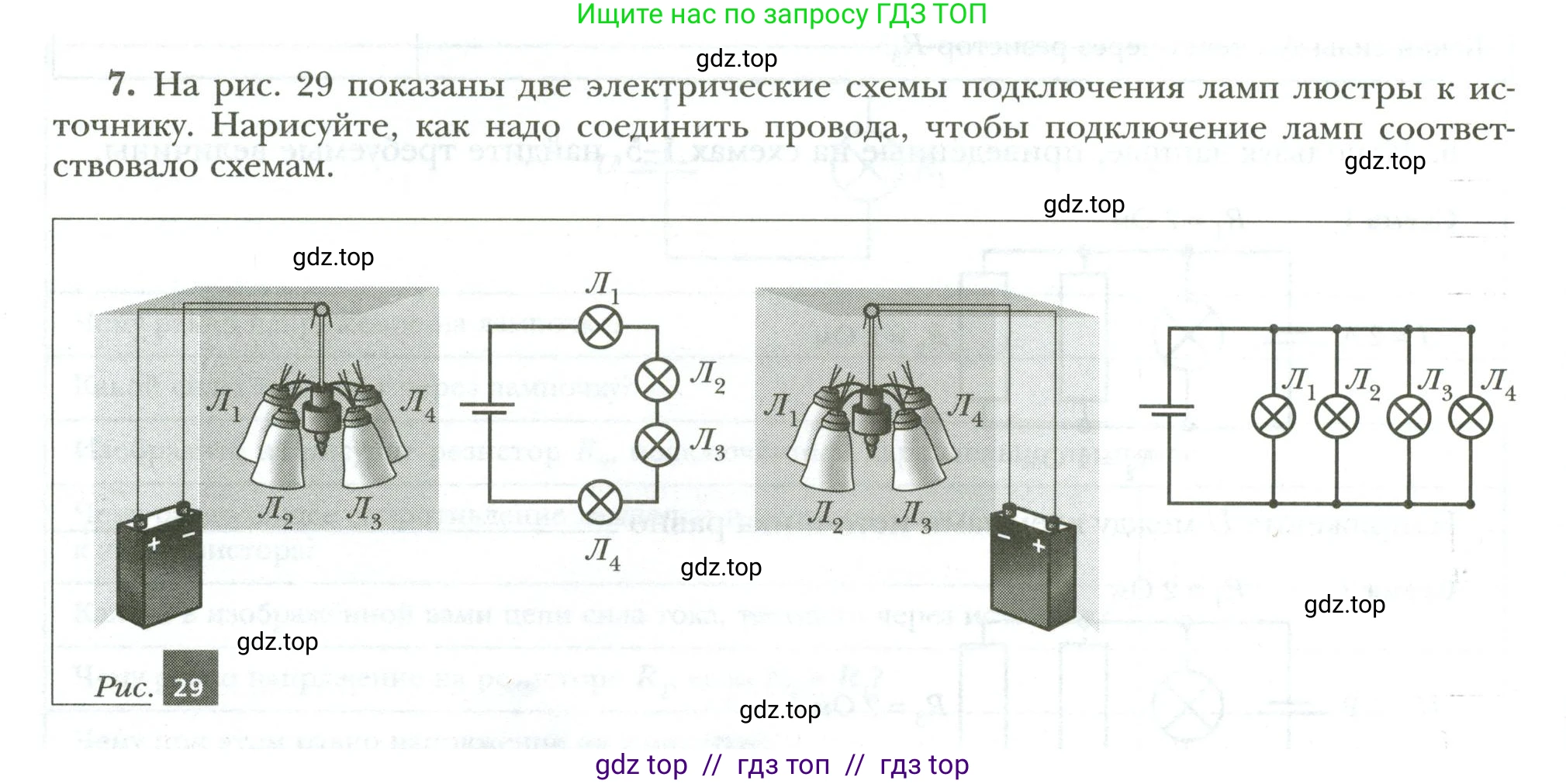

7. На рис. 29 показаны две электрические схемы подключения ламп люстры к источнику. Нарисуйте, как надо соединить провода, чтобы подключение ламп соответствовало схемам.

Рис. 29

Решение.

Для левой схемы (последовательное соединение):

Чтобы подключить лампы люстры последовательно, необходимо соединить их одну за другой, образуя единую цепь. Провод от положительного полюса источника питания (+) подключается к одному контакту первой лампы (Л₁). Второй контакт лампы Л₁ соединяется с первым контактом лампы Л₂. Второй контакт Л₂ соединяется с первым контактом Л₃. Второй контакт Л₃ соединяется с первым контактом Л₄. Наконец, второй контакт последней лампы (Л₄) подключается к отрицательному полюсу источника питания (-). При таком соединении электрический ток последовательно проходит через все лампы.

Схематично это выглядит так:

Ответ: Провод от «+» источника идет к Л₁, от Л₁ к Л₂, от Л₂ к Л₃, от Л₃ к Л₄, и от Л₄ возвращается к «–» источника.

Для правой схемы (параллельное соединение):

Чтобы подключить лампы люстры параллельно, необходимо все их первые контакты соединить вместе и подключить к положительному полюсу источника питания (+). Аналогично, все вторые контакты ламп нужно соединить вместе и подключить к отрицательному полюсу источника питания (-). При таком соединении напряжение на всех лампах одинаково и равно напряжению источника, а общий ток разветвляется между лампами.

Схематично это выглядит так:

Ответ: Один провод от «+» источника разветвляется и подключается к первым контактам всех четырех ламп. Второй провод от «–» источника также разветвляется и подключается ко вторым контактам всех четырех ламп.
