Глава 9. Электрический ток в металлах. Закон Ома для участка электрической цепи. Параграф 43. Последовательное соединение проводников. Вопросы - номер 5, страница 157.

Условие.

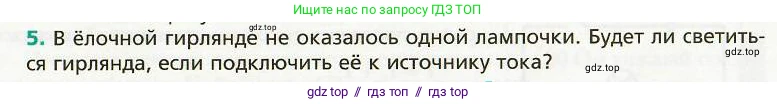

5. В ёлочной гирлянде не оказалось одной лампочки. Будет ли светиться гирлянда, если подключить её к источнику тока?

Решение.

Решение

Ответ на этот вопрос зависит от того, каким образом лампочки в гирлянде соединены между собой. Существует два основных типа соединения электрических цепей: последовательное и параллельное.

1. Последовательное соединение.
При последовательном соединении все лампочки включены в цепь одна за другой, образуя единый, неразрывный контур для протекания электрического тока. Если одна из лампочек отсутствует или перегорела, это равносильно разрыву цепи. В этом случае электрический ток $\text{I}$ не сможет протекать по цепи ($I = 0$), так как она не замкнута. Следовательно, ни одна из оставшихся лампочек светиться не будет. Такое соединение часто использовалось в старых гирляндах.

2. Параллельное соединение.
При параллельном соединении каждая лампочка подключена к источнику тока независимо от других, образуя свою собственную, отдельную ветвь в общей электрической цепи. Если одна лампочка отсутствует, то разрывается только та ветвь, в которой она находилась. Ток перестает течь только по этому участку, но продолжает беспрепятственно протекать через все остальные параллельные ветви. Таким образом, все остальные исправные лампочки в гирлянде будут продолжать светиться. В большинстве современных гирлянд используется именно такой тип соединения.

Таким образом, чтобы однозначно ответить на вопрос, необходимо знать схему соединения лампочек в конкретной гирлянде.

Ответ:

Это зависит от типа соединения лампочек. Если соединение последовательное, то гирлянда светиться не будет, так как отсутствие одной лампочки разрывает всю электрическую цепь. Если соединение параллельное, то все остальные лампочки будут светиться, так как ток сможет протекать по другим, параллельным ветвям цепи.
