Глава III. Постоянный электрический ток. Параграф 21. Последовательное и параллельное соединения проводников - номер 1, страница 131.

Условие.

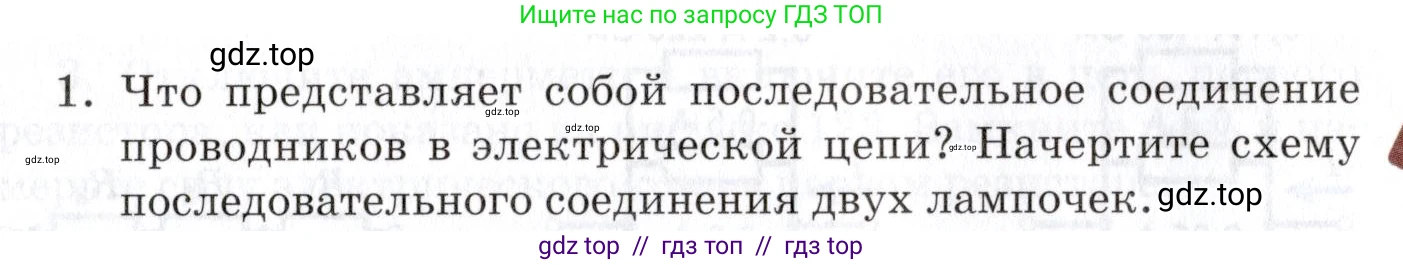

1. Что представляет собой последовательное соединение проводников в электрической цепи? Начертите схему последовательного соединения двух лампочек.

Решение.

1. Что представляет собой последовательное соединение проводников в электрической цепи? Начертите схему последовательного соединения двух лампочек.

Последовательное соединение — это такое соединение элементов электрической цепи, при котором они располагаются друг за другом, образуя единый, неразветвленный контур для протекания электрического тока. Конец одного элемента соединяется с началом следующего.

Для последовательного соединения справедливы следующие законы:

1. Сила тока во всех участках цепи одинакова, так как нет разветвлений для прохождения заряда: $I = I_1 = I_2$.

2. Полное напряжение в цепи (или на участке с последовательным соединением) равно сумме напряжений на отдельных элементах: $U = U_1 + U_2$.

3. Полное сопротивление цепи равно сумме сопротивлений отдельных элементов: $R = R_1 + R_2$.

Важной особенностью последовательного соединения является то, что при выходе из строя (обрыве) любого из элементов вся цепь размыкается, и ток в ней прекращается.

Схема последовательного соединения двух лампочек:

На схеме изображен источник постоянного тока, соединенный проводами с двумя электрическими лампочками, включенными последовательно.

Ответ:

Последовательное соединение проводников — это их включение в цепь друг за другом без разветвлений. При таком соединении сила тока во всех проводниках одинакова, общее сопротивление равно сумме сопротивлений отдельных проводников, а общее напряжение равно сумме напряжений на каждом проводнике. Схема такого соединения для двух лампочек представлена на рисунке выше.
