Глава III. Постоянный электрический ток. Параграф 21. Последовательное и параллельное соединения проводников - номер 4, страница 131.

Условие.

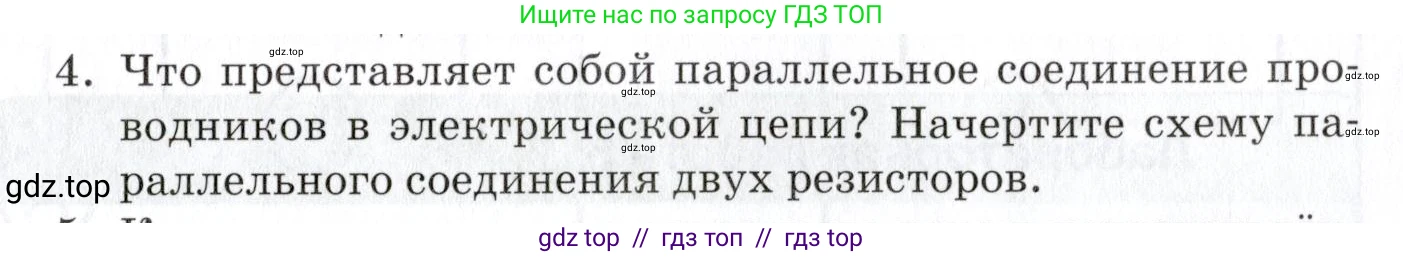

4. Что представляет собой параллельное соединение проводников в электрической цепи? Начертите схему параллельного соединения двух резисторов.

Решение.

Что представляет собой параллельное соединение проводников в электрической цепи?

Параллельное соединение проводников (или других элементов электрической цепи, например, резисторов) — это такое соединение, при котором начала всех проводников соединяются в одной общей точке (узле), а их концы — в другой общей точке (узле). В результате этого создается несколько путей (ветвей) для прохождения электрического тока.

Основные свойства параллельного соединения:

1. Напряжение на всех элементах, соединенных параллельно, одинаково и равно напряжению на всем участке цепи: $U_{общ} = U_1 = U_2 = ... = U_n$.

2. Общая сила тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельных ветвях (согласно первому закону Кирхгофа): $I_{общ} = I_1 + I_2 + ... + I_n$.

3. Общее сопротивление цепи $R_{общ}$ определяется по формуле, где величина, обратная общему сопротивлению, равна сумме величин, обратных сопротивлениям отдельных проводников: $\frac{1}{R_{общ}} = \frac{1}{R_1} + \frac{1}{R_2} + ... + \frac{1}{R_n}$.

Из последнего свойства следует, что общее сопротивление при параллельном соединении всегда меньше наименьшего из сопротивлений, входящих в данное соединение.

Ответ: Параллельное соединение проводников — это способ включения элементов в электрическую цепь, при котором их начала и концы подключены к двум общим точкам (узлам). Основными характеристиками такого соединения являются одинаковое напряжение на всех параллельных элементах и равенство общего тока сумме токов в каждой из ветвей.

Начертите схему параллельного соединения двух резисторов.

На принципиальной электрической схеме параллельное соединение двух резисторов $R_1$ и $R_2$ изображается следующим образом:

На схеме показано, как общий провод разветвляется на две параллельные ветви, в каждой из которых находится резистор ($R_1$ и $R_2$). Затем эти ветви снова соединяются в один общий провод. Точки разветвления и слияния проводов называются узлами.

Ответ: Схема параллельного соединения двух резисторов представлена на рисунке выше.
