Глава V. Геометрическая оптика. Параграф 43. Формула тонкой линзы - номер 3, страница 240.

Условие.

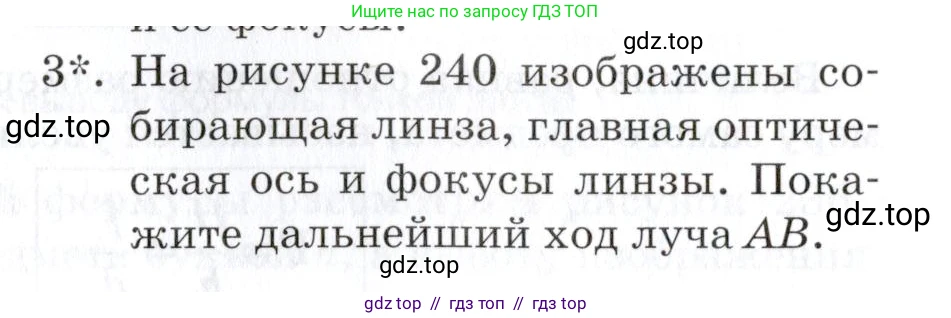

3*. На рисунке 240 изображены собирающая линза, главная оптическая ось и фокусы линзы. Покажите дальнейший ход луча $AB$.

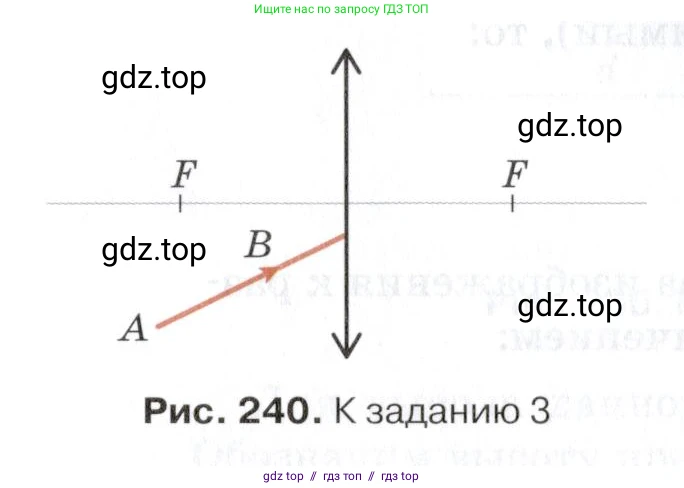

Рис. 240. К заданию 3

Решение.

Решение

Для построения дальнейшего хода произвольного луча AB, падающего на собирающую линзу, необходимо выполнить следующие шаги, основанные на свойствах линзы:

1. Через оптический центр линзы O (точка пересечения главной оптической оси с плоскостью линзы) строим побочную оптическую ось — прямую, параллельную падающему лучу AB.

2. Через задний фокус линзы F (фокус, расположенный в пространстве, куда свет идет после преломления) проводим фокальную плоскость. Это плоскость, перпендикулярная главной оптической оси.

3. Находим точку пересечения побочной оптической оси с фокальной плоскостью. Эту точку называют побочным фокусом (обозначим её F').

4. Согласно основному свойству собирающей линзы, все параллельные лучи, падающие на нее, после преломления собираются в одной точке, лежащей в фокальной плоскости. Поскольку луч AB параллелен построенной нами побочной оптической оси, он после преломления в линзе пройдет через побочный фокус F'.

5. Соединяем точку B (точку падения луча на линзу) с побочным фокусом F'. Полученный луч BF' и есть дальнейший ход луча AB после прохождения через линзу.

Ответ: Преломленный луч пройдет из точки B через побочный фокус F', который является точкой пересечения фокальной плоскости и побочной оптической оси, параллельной лучу AB.
