Условие.

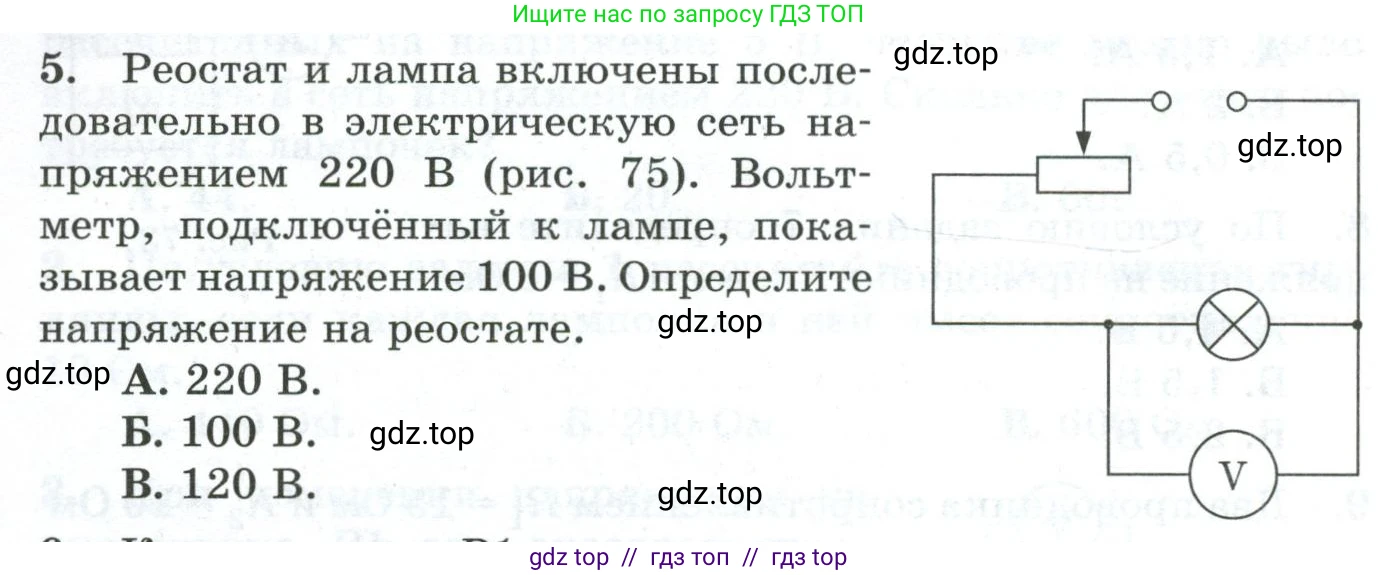

5. Реостат и лампа включены последовательно в электрическую сеть на напряжением 220 В (рис. 75). Вольтметр, подключённый к лампе, показывает напряжение 100 В. Определите напряжение на реостате.

А. 220 В.

Б. 100 В.

В. 120 В.

Решение.

Дано:

Общее напряжение сети, $U_{общ} = 220$ В

Напряжение на лампе, $U_{л} = 100$ В

Найти:

Напряжение на реостате, $U_{р}$ — ?

Решение:

Согласно условию задачи, реостат и лампа соединены последовательно. При последовательном соединении проводников общее напряжение в цепи равно сумме напряжений на каждом из её участков. Это следует из второго закона Кирхгофа.

Математически это можно записать так:

$U_{общ} = U_{р} + U_{л}$

где $U_{общ}$ — общее напряжение в сети, $U_{р}$ — напряжение на реостате, а $U_{л}$ — напряжение на лампе.

Для того чтобы найти напряжение на реостате ($U_{р}$), необходимо из общего напряжения сети ($U_{общ}$) вычесть напряжение на лампе ($U_{л}$):

$U_{р} = U_{общ} - U_{л}$

Подставим известные значения в полученную формулу и произведем вычисления:

$U_{р} = 220 \text{ В} - 100 \text{ В} = 120 \text{ В}$

Таким образом, напряжение на реостате составляет 120 В. Этот результат соответствует варианту ответа В.

Ответ: В. 120 В.
