Номер 7, страница 54 - гдз по физике 8 класс дидактические материалы Марон, Марон

Тесты для самоконтроля. ТС-7. Соединение проводников. Вариант 2 - номер 7, страница 54.

Условие.

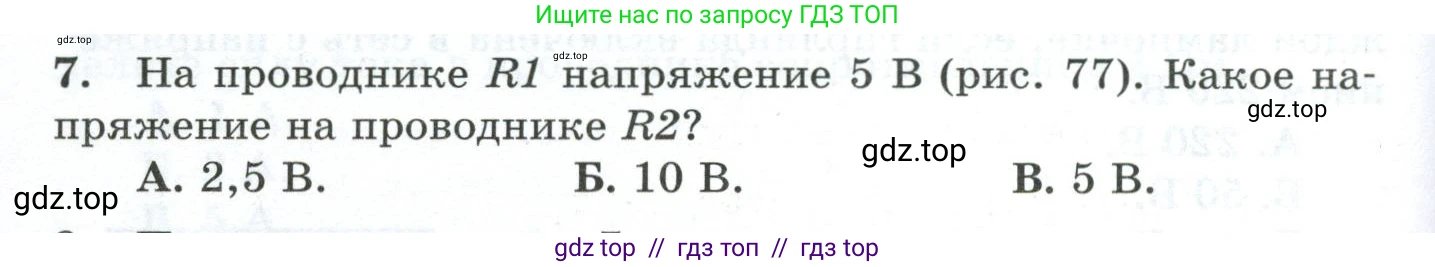

7. На проводнике $\text{R1}$ напряжение $5 \text{ В}$ (рис. 77). Какое напряжение на проводнике $\text{R2}$?

А. $2,5 \text{ В}. $

Б. $10 \text{ В}. $

В. $5 \text{ В}. $

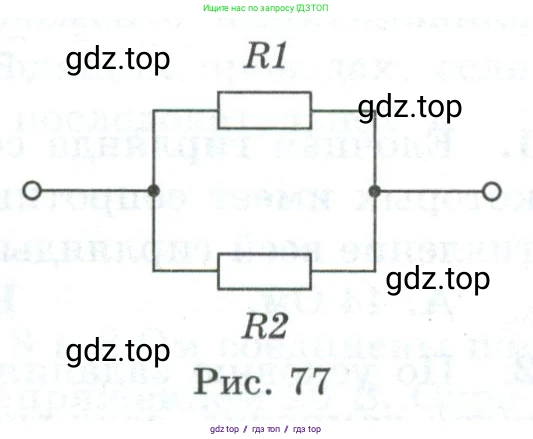

Рис. 77

Решение.

Дано:

Напряжение на проводнике R1, $U_1 = 5 \text{ В}$

Соединение проводников R1 и R2 - параллельное

Найти:

Напряжение на проводнике R2, $U_2$

Решение:

На представленной схеме (рис. 77) проводники R1 и R2 соединены параллельно. Одной из ключевых особенностей параллельного соединения в электрической цепи является то, что разность потенциалов (напряжение) на концах всех параллельно соединенных ветвей одинакова.

Это означает, что напряжение на проводнике R1 равно напряжению на проводнике R2 и равно общему напряжению на этом участке цепи. Математически это можно записать так:

$U_{общ} = U_1 = U_2$

Согласно условию задачи, напряжение на проводнике R1 равно 5 В:

$U_1 = 5 \text{ В}$

Исходя из закона для параллельного соединения, напряжение на проводнике R2 будет таким же:

$U_2 = U_1 = 5 \text{ В}$

Следовательно, правильный вариант ответа — В.

Ответ: В. 5 В.
