Номер 3, страница 53 - гдз по физике 8 класс дидактические материалы Марон, Марон

Тесты для самоконтроля. ТС-7. Соединение проводников. Вариант 2 - номер 3, страница 53.

Условие.

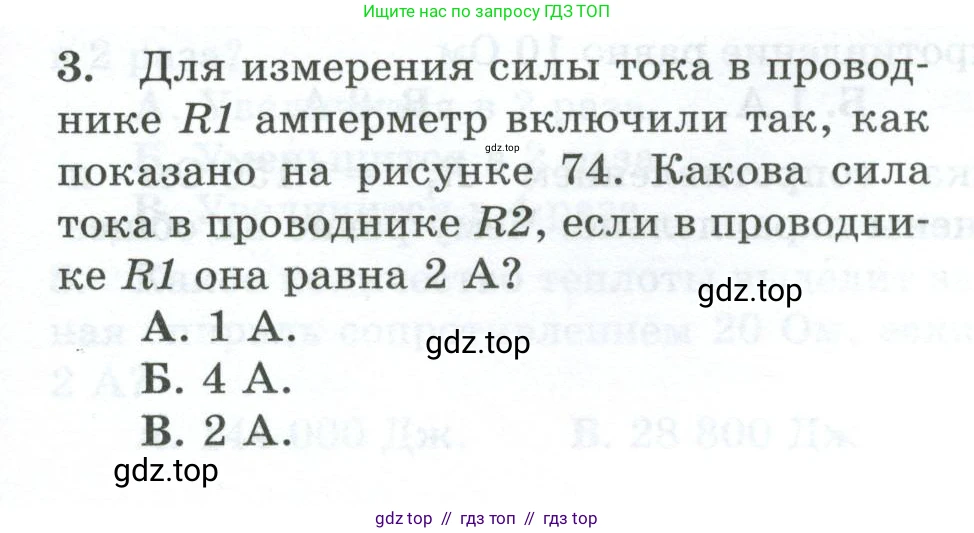

3. Для измерения силы тока в проводнике $\text{R1}$ амперметр включили так, как показано на рисунке 74. Какова сила тока в проводнике $\text{R2}$, если в проводнике $\text{R1}$ она равна 2 А?

А. 1 А.

Б. 4 А.

В. 2 А.

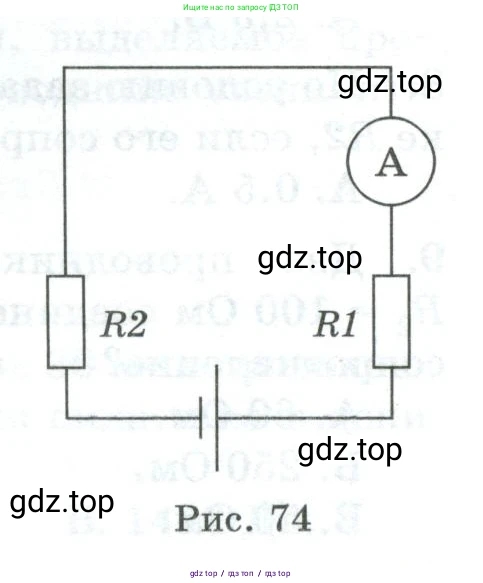

Рис. 74

Решение.

Дано:

Сила тока в проводнике R1: $I_1 = 2$ А

Тип соединения: последовательное

Найти:

Силу тока в проводнике R2: $I_2$

Решение:

На представленной схеме (Рис. 74) элементы цепи — резисторы R1 и R2, а также амперметр — соединены последовательно. Это означает, что они образуют один-единственный путь для электрического тока.

Согласно законам для последовательного соединения проводников, сила тока во всех участках цепи является одинаковой. То есть, сила тока, проходящая через резистор R1, будет такой же, как и сила тока, проходящая через резистор R2, и равна общей силе тока в цепи.

Математически это выражается так: $I = I_1 = I_2$, где $\text{I}$ – общая сила тока в цепи, $I_1$ – сила тока в проводнике R1, а $I_2$ – сила тока в проводнике R2.

Амперметр в схеме измеряет силу тока в проводнике R1, и по условию задачи она равна 2 А. Таким образом, $I_1 = 2$ А.

Исходя из равенства $I_1 = I_2$, можно сделать вывод, что сила тока в проводнике R2 также составляет 2 А.

$I_2 = I_1 = 2$ А.

Ответ: В. 2 А.
