Номер 7, страница 53 - гдз по физике 8 класс дидактические материалы Марон, Марон

Тесты для самоконтроля. ТС-7. Соединение проводников. Вариант 1 - номер 7, страница 53.

Условие.

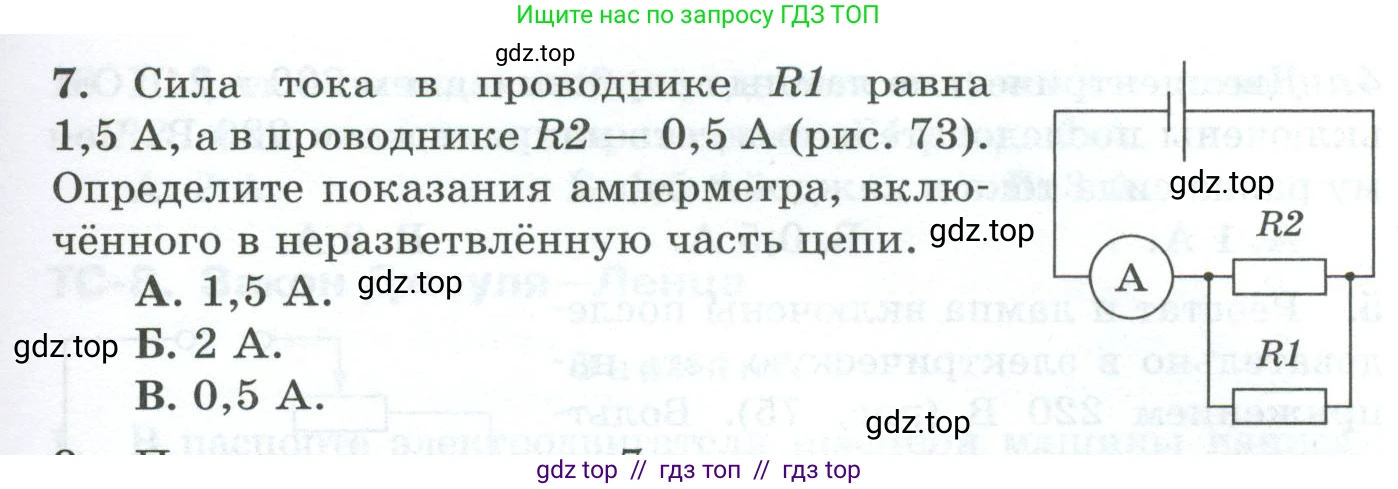

7. Сила тока в проводнике $\text{R1}$ равна 1,5 А, а в проводнике $\text{R2}$ — 0,5 А (рис. 73). Определите показания амперметра, включённого в неразветвлённую часть цепи.

А. 1,5 А.

Б. 2 А.

В. 0,5 А.

Решение.

Дано:

Сила тока в проводнике R1, $I_1 = 1,5$ А

Сила тока в проводнике R2, $I_2 = 0,5$ А

Все данные представлены в системе СИ.

Найти:

Показания амперметра, $I_{общ}$ - ?

Решение:

На представленной схеме (рис. 73) резисторы $\text{R1}$ и $\text{R2}$ соединены параллельно. Амперметр включен в неразветвленную часть цепи до точки разветвления, поэтому он измеряет общий ток в цепи.

Согласно первому закону Кирхгофа (правилу для узлов), сумма токов, втекающих в узел, равна сумме токов, вытекающих из него. В нашем случае, общий ток $I_{общ}$ из источника втекает в узел, где он разделяется на токи $I_1$ и $I_2$, протекающие через резисторы $\text{R1}$ и $\text{R2}$ соответственно.

Следовательно, общий ток в цепи равен сумме токов в параллельных ветвях:

$I_{общ} = I_1 + I_2$

Подставим числовые значения:

$I_{общ} = 1,5 \, \text{А} + 0,5 \, \text{А} = 2 \, \text{А}$

Таким образом, показания амперметра будут равны 2 А.

Ответ: Б. 2 А.
