Задачи для повторения. Электрические явления - номер 23, страница 242.
№22
№23 (с. 242)
Условие. №23 (с. 242)

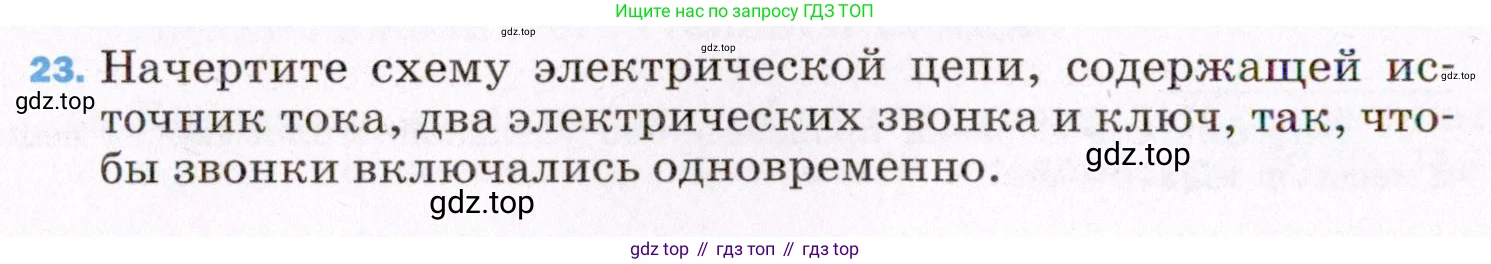

23. Начертите схему электрической цепи, содержащей источник тока, два электрических звонка и ключ, так, чтобы звонки включались одновременно.
Решение. №23 (с. 242)
Решение 2. №23 (с. 242)
Для того чтобы оба электрических звонка включались одновременно, необходимо, чтобы они были частью одной электрической цепи, управляемой одним ключом. При замыкании ключа цепь замыкается, и ток начинает течь через оба звонка. Этого можно достичь двумя способами: последовательным или параллельным соединением звонков.
Ниже представлены схемы для обоих вариантов подключения, каждый из которых является верным решением.
1. Последовательное соединениеПри последовательном соединении все элементы цепи — источник тока, ключ и оба звонка — соединены друг за другом, образуя единый неразветвленный контур. Ток, протекающий через один звонок, также протекает и через второй. Когда ключ замыкается, цепь становится замкнутой, и оба звонка начинают работать одновременно.
Схема цепи с последовательным соединением звонков:
Ответ: схема электрической цепи с последовательным соединением звонков, представленная на рисунке выше, является решением задачи.
2. Параллельное соединениеПри параллельном соединении звонки подключаются в разные, параллельные друг другу ветви цепи. Ключ находится в общей, неразветвленной части цепи. При замыкании ключа ток от источника доходит до точки разветвления (узла) и разделяется, протекая через каждую ветвь со звонком одновременно. После прохождения звонков токи снова соединяются в другом узле. Оба звонка также включатся одновременно.
Схема цепи с параллельным соединением звонков:
Ответ: схема электрической цепи с параллельным соединением звонков, представленная на рисунке выше, также является решением задачи.
