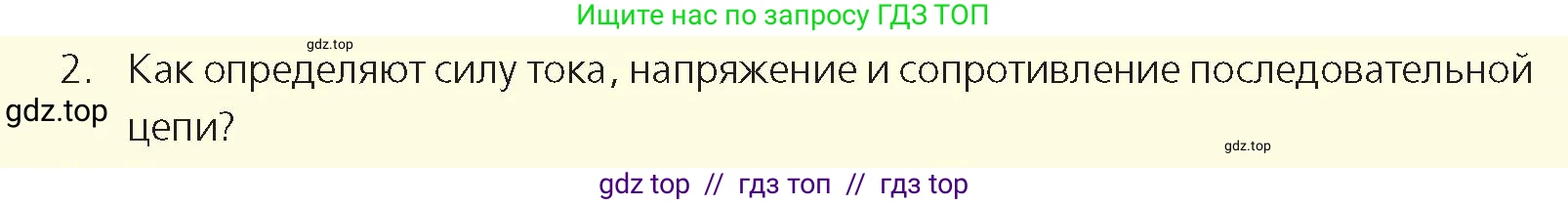

2. Как определяют силу тока, напряжение и сопротивление последовательной цепи?

При последовательном соединении элементов в электрической цепи, они подключаются друг за другом, образуя единый путь для тока без разветвлений. Для определения основных характеристик такой цепи — силы тока, напряжения и сопротивления — используются следующие правила и формулы.

Сила тока

Поскольку в последовательной цепи нет разветвлений, электрический заряд, проходящий через любое поперечное сечение цепи за единицу времени, одинаков. Это означает, что сила тока одинакова на всех участках цепи.

Математически это выражается так: $I_{общ} = I_1 = I_2 = ... = I_n$

где $I_{общ}$ — общая сила тока в цепи, а $I_1, I_2, ..., I_n$ — сила тока на отдельных элементах (например, резисторах) цепи.

Ответ: Сила тока в любой точке последовательной цепи одинакова: $I = I_1 = I_2 = ... = I_n$.

Напряжение

Общее напряжение на концах всей последовательной цепи равно сумме напряжений на каждом из ее отдельных участков (элементов). Напряжение источника тока "распределяется" между элементами цепи.

Это правило следует из закона сохранения энергии. Формула для общего напряжения: $U_{общ} = U_1 + U_2 + ... + U_n$

где $U_{общ}$ — общее напряжение в цепи (напряжение источника), а $U_1, U_2, ..., U_n$ — падение напряжения на каждом из элементов цепи. Напряжение на отдельном элементе можно найти по закону Ома: $U_n = I \cdot R_n$.

Ответ: Общее напряжение в последовательной цепи равно сумме напряжений на ее отдельных участках: $U_{общ} = U_1 + U_2 + ... + U_n$.

Сопротивление

Общее или эквивалентное сопротивление последовательной цепи равно сумме сопротивлений всех ее отдельных элементов. При таком соединении общее сопротивление всегда больше самого большого из сопротивлений в цепи.

Формула для общего сопротивления: $R_{общ} = R_1 + R_2 + ... + R_n$

где $R_{общ}$ — общее сопротивление цепи, а $R_1, R_2, ..., R_n$ — сопротивления отдельных элементов.

Ответ: Общее сопротивление последовательной цепи равно сумме сопротивлений всех ее элементов: $R_{общ} = R_1 + R_2 + ... + R_n$.
