Условие.

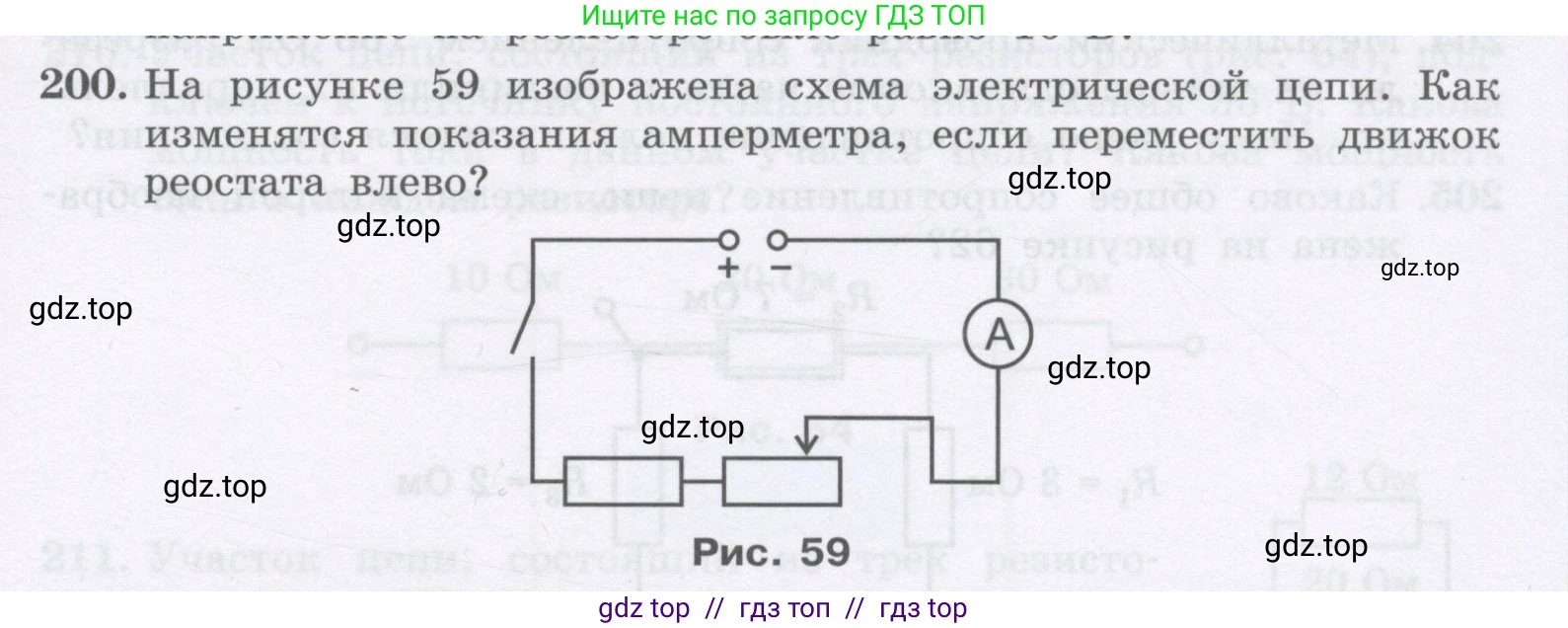

200. На рисунке 59 изображена схема электрической цепи. Как изменяться показания амперметра, если переместить движок реостата влево?

Рис. 59

Решение.

Решение

В представленной электрической цепи источник тока, выключатель, постоянный резистор, реостат и амперметр соединены последовательно. Амперметр измеряет общую силу тока $\text{I}$ в цепи. Согласно закону Ома для полной цепи, сила тока обратно пропорциональна полному сопротивлению цепи $R_{общ}$ при постоянном напряжении источника $\text{U}$:

$I = \frac{U}{R_{общ}}$

Полное сопротивление цепи складывается из сопротивления постоянного резистора $R_{пост}$ и сопротивления используемой части реостата $R_{реост}$ (сопротивлением амперметра и соединительных проводов можно пренебречь).

$R_{общ} = R_{пост} + R_{реост}$

Сопротивление реостата зависит от длины $\text{l}$ его проводника, по которому протекает ток. Эта зависимость прямая: $R \sim l$. Из схемы видно, что ток входит в реостат через его левую клемму, проходит по части обмотки и выходит через ползунок (движок).

Когда движок реостата перемещают влево, длина $\text{l}$ части обмотки, включенной в цепь, уменьшается. Следовательно, сопротивление реостата $R_{реост}$ также уменьшается.

Уменьшение сопротивления реостата $R_{реост}$ приводит к уменьшению общего сопротивления цепи $R_{общ}$.

В соответствии с законом Ома, при уменьшении общего сопротивления $R_{общ}$ и неизменном напряжении источника $\text{U}$, сила тока $\text{I}$ в цепи увеличится.

Ответ: Показания амперметра увеличатся.
