Условие.

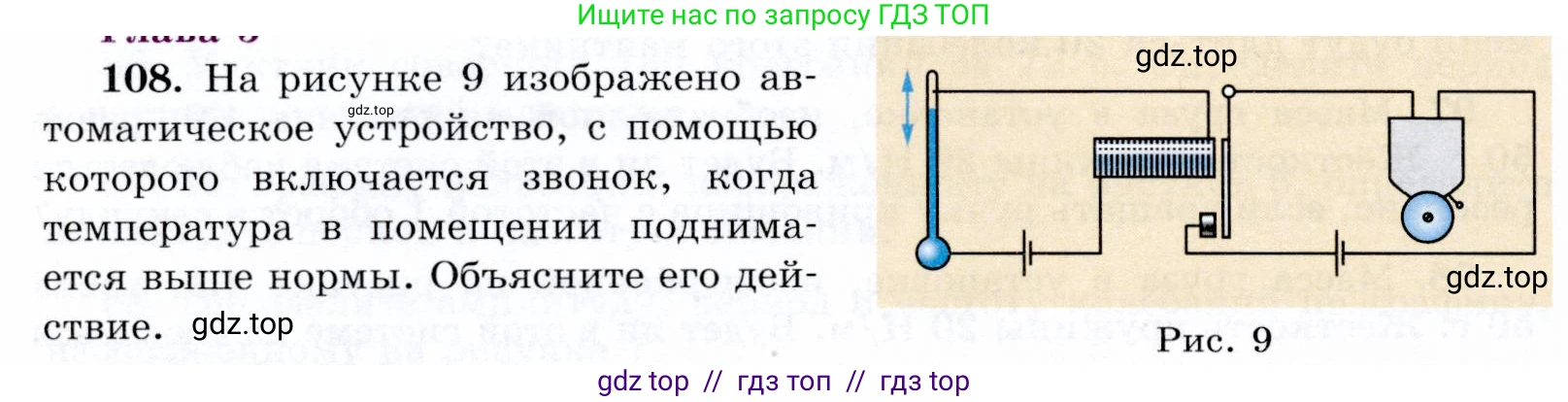

108. На рисунке 9 изображено автоматическое устройство, с помощью которого включается звонок, когда температура в помещении поднимается выше нормы. Объясните его действие.

Рис. 9

Решение.

Решение

На рисунке изображена система автоматической пожарной сигнализации, состоящая из двух независимых электрических цепей.

Первая, управляющая цепь, включает в себя источник тока, ртутный термометр и электромагнит. В верхнюю часть термометра впаян контакт, а сама ртуть, являясь проводником, подключена к другому полюсу источника тока. В нормальных условиях эта цепь разомкнута, так как столбик ртути не касается верхнего контакта.

Вторая, исполнительная цепь, состоит из источника тока, электрического звонка и ключа (реле), который управляется электромагнитом из первой цепи. В нормальных условиях эта цепь также разомкнута.

Принцип действия устройства следующий:

1. Когда температура в помещении поднимается выше установленной нормы, ртуть в термометре расширяется и ее столбик поднимается вверх.

2. Достигнув впаянного контакта, ртуть замыкает первую (управляющую) электрическую цепь.

3. По обмотке электромагнита начинает протекать электрический ток, в результате чего он создает сильное магнитное поле и притягивает к себе металлическую пластину (якорь) реле.

4. Притянутый якорь замыкает контакты во второй (исполнительной) цепи.

5. По второй цепи начинает идти ток, что приводит к срабатыванию электрического звонка. Звонок будет работать до тех пор, пока температура не опустится и первая цепь не разомкнется.

Ответ: При повышении температуры столбик ртути в термометре поднимается и замыкает первую электрическую цепь. В этой цепи срабатывает электромагнит, который действует как реле и замыкает вторую цепь, включающую звонок. В результате звонок начинает звенеть, сигнализируя о превышении температуры.
