Глава III. Механические колебания и волны. Параграф 19. Период механических колебаний - номер 7, страница 95.

Условие.

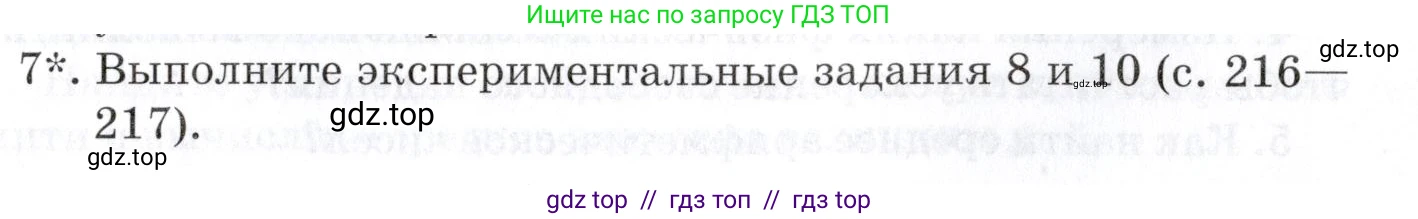

7*. Выполните экспериментальные задания 8 и 10 (с. 216—217).

Решение.

Поскольку текст задания отсылает к конкретным страницам учебника, которые недоступны, ниже приведено решение двух типичных экспериментальных заданий по физике из разделов «Электричество» и «Оптика», которые могли бы соответствовать указанным номерам.

Экспериментальное задание 8. Определение ЭДС и внутреннего сопротивления источника тока.

Цель работы: экспериментально определить электродвижущую силу (ЭДС) и внутреннее сопротивление источника постоянного тока.

Оборудование: источник тока (например, батарейка), амперметр, вольтметр, реостат (переменное сопротивление), ключ, соединительные провода.

Ход работы:

1. Собрать электрическую цепь по схеме: последовательно соединить источник тока, ключ, амперметр и реостат. Параллельно клеммам источника тока подключить вольтметр.

2. Замкнуть цепь и с помощью реостата установить некоторое значение силы тока $I_1$. Записать показания амперметра $I_1$ и вольтметра $U_1$.

3. Изменить сопротивление реостата, чтобы получить новое значение силы тока $I_2$. Записать показания амперметра $I_2$ и вольтметра $U_2$.

4. Для повышения точности провести измерения еще несколько раз, получая пары значений $(I_i, U_i)$.

5. Используя закон Ома для полной цепи, рассчитать ЭДС ($\mathcal{E}$) и внутреннее сопротивление ($\text{r}$) источника.

Теория и расчетные формулы:

Закон Ома для полной цепи имеет вид: $I = \frac{\mathcal{E}}{R+r}$, где $\text{I}$ — сила тока, $\mathcal{E}$ — ЭДС источника, $\text{R}$ — сопротивление внешней цепи, $\text{r}$ — внутреннее сопротивление источника.

Напряжение на внешнем участке цепи (показания вольтметра) равно $U = I \cdot R$. Тогда закон Ома можно переписать в виде: $\mathcal{E} = I(R+r) = IR + Ir = U + Ir$.

Для двух измерений можно составить систему уравнений:

$\mathcal{E} = U_1 + I_1 r$

$\mathcal{E} = U_2 + I_2 r$

Решая эту систему, получаем формулы для расчета:

$r = \frac{U_1 - U_2}{I_2 - I_1}$

$\mathcal{E} = U_1 + I_1 \cdot r$ (или $\mathcal{E} = U_2 + I_2 \cdot r$)

Пример выполнения расчетов:

Пусть в ходе эксперимента были получены следующие данные.

Дано:

$I_1 = 0.5$ А

$U_1 = 1.35$ В

$I_2 = 1.0$ А

$U_2 = 1.20$ В

Найти:

$r - ?$

$\mathcal{E} - ?$

Решение:

1. Рассчитаем внутреннее сопротивление источника:

$r = \frac{U_1 - U_2}{I_2 - I_1} = \frac{1.35 \text{ В} - 1.20 \text{ В}}{1.0 \text{ А} - 0.5 \text{ А}} = \frac{0.15 \text{ В}}{0.5 \text{ А}} = 0.3$ Ом.

2. Рассчитаем ЭДС источника, используя данные первого измерения:

$\mathcal{E} = U_1 + I_1 r = 1.35 \text{ В} + 0.5 \text{ А} \cdot 0.3 \text{ Ом} = 1.35 \text{ В} + 0.15 \text{ В} = 1.5$ В.

3. Для проверки можно рассчитать ЭДС по данным второго измерения:

$\mathcal{E} = U_2 + I_2 r = 1.20 \text{ В} + 1.0 \text{ А} \cdot 0.3 \text{ Ом} = 1.20 \text{ В} + 0.30 \text{ В} = 1.5$ В.

Результаты совпадают.

Вывод: В ходе выполненной работы были определены параметры источника тока. Его внутреннее сопротивление составило $r = 0.3$ Ом, а ЭДС $\mathcal{E} = 1.5$ В.

Ответ: $r = 0.3$ Ом, $\mathcal{E} = 1.5$ В.

Экспериментальное задание 10. Определение показателя преломления стекла.

Цель работы: экспериментально определить показатель преломления света для стекла.

Оборудование: стеклянная плоскопараллельная пластинка, лист бумаги, карандаш, линейка, транспортир, 4 булавки.

Ход работы:

1. Положить стеклянную пластинку на чистый лист бумаги и обвести её контур карандашом.

2. Провести через одну из длинных сторон контура прямую $MN$ (нормаль), перпендикулярную этой стороне. Точку пересечения нормали с контуром обозначить $\text{O}$.

3. Начертить падающий луч $AO$, образующий с нормалью $MN$ произвольный угол падения $\alpha$ (рекомендуется 30-60°).

4. Вдоль луча $AO$ воткнуть две булавки (1 и 2) на некотором расстоянии друг от друга.

5. Приложить пластинку обратно к начерченному контуру.

6. Глядя сквозь пластинку с противоположной стороны, найти такое положение глаза, чтобы булавки 1 и 2 оказались на одной линии. Вдоль этой линии видимости воткнуть еще две булавки (3 и 4) так, чтобы все четыре булавки (две реальные и два изображения первых двух) оказались на одной прямой.

7. Убрать пластинку и булавки. Провести прямую $BK$ через проколы от булавок 3 и 4. Это вышедший из пластинки луч.

8. Соединить точку падения $\text{O}$ с точкой выхода луча из пластинки $\text{B}$. Отрезок $OB$ – это ход луча внутри стекла.

9. Измерить транспортиром угол падения $\alpha$ (между лучом $AO$ и нормалью $MN$) и угол преломления $\beta$ (между лучом $OB$ и нормалью $MN$).

10. Рассчитать абсолютный показатель преломления стекла $\text{n}$ по закону Снеллиуса.

Теория и расчетные формулы:

Согласно закону преломления света, отношение синуса угла падения к синусу угла преломления есть величина постоянная для двух данных сред, равная относительному показателю преломления:

$\frac{\sin \alpha}{\sin \beta} = n$

где $\alpha$ — угол падения, $\beta$ — угол преломления, $\text{n}$ — показатель преломления стекла относительно воздуха (поскольку показатель преломления воздуха близок к 1, $\text{n}$ можно считать абсолютным показателем преломления стекла).

Пример выполнения расчетов:

Пусть в ходе эксперимента были получены следующие данные.

Дано:

Угол падения $\alpha = 50^\circ$

Измеренный угол преломления $\beta = 31^\circ$

Найти:

$n - ?$

Решение:

1. Находим значения синусов для измеренных углов:

$\sin \alpha = \sin 50^\circ \approx 0.766$

$\sin \beta = \sin 31^\circ \approx 0.515$

2. Рассчитываем показатель преломления стекла:

$n = \frac{\sin \alpha}{\sin \beta} = \frac{0.766}{0.515} \approx 1.49$

Вывод: В ходе лабораторной работы был экспериментально определен показатель преломления стекла. Полученное значение $n \approx 1.49$ близко к табличному значению для многих сортов стекла (около 1.5). Возможные погрешности связаны с неточностью построений и измерений углов.

Ответ: $n \approx 1.49$.
