Глава III. Механические колебания и волны. Параграф 18. Графическое описание колебательного движения - страница 90.

Условие.

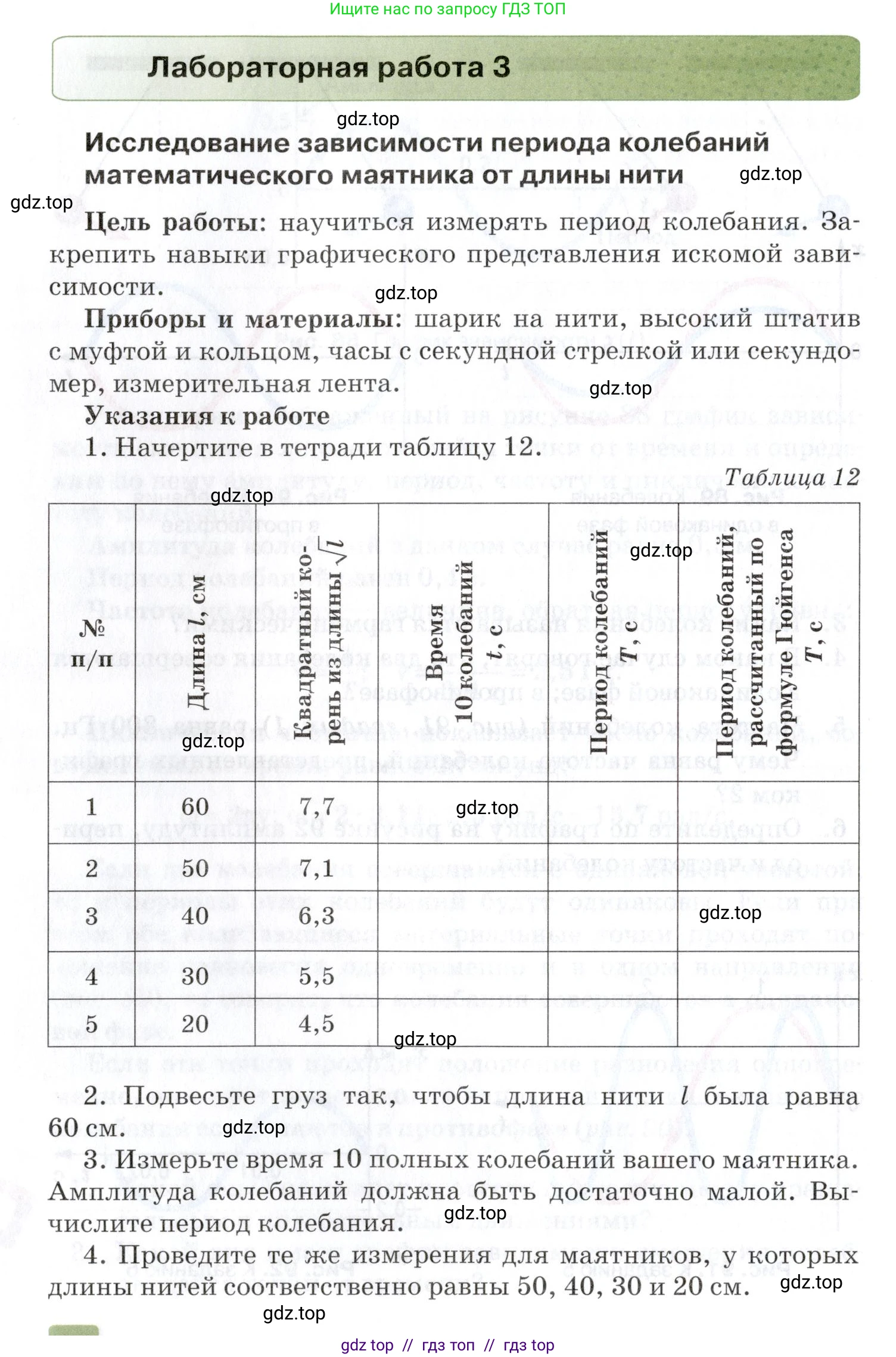

Лабораторная работа 3

Исследование зависимости периода колебаний математического маятника от длины нити

Цель работы: научиться измерять период колебания. Закрепить навыки графического представления искомой зависимости.

Приборы и материалы: шарик на нити, высокий штатив с муфтой и кольцом, часы с секундной стрелкой или секундомер, измерительная лента.

Указания к работе

1. Начертите в тетради таблицу 12.

Таблица 12

№ п/п Длина $\text{l}$, см Квадратный корень из длины $\sqrt{l}$ Время 10 колебаний $\text{t}$, с Период колебаний $\text{T}$, с Период колебаний, рассчитанный по формуле Гюйгенса $\text{T}$, с

1 60 7,7

2 50 7,1

3 40 6,3

4 30 5,5

5 20 4,5

2. Подвесьте груз так, чтобы длина нити $\text{l}$ была равна 60 см.

3. Измерьте время 10 полных колебаний вашего маятника. Амплитуда колебаний должна быть достаточно малой. Вычислите период колебания.

4. Проведите те же измерения для маятников, у которых длины нитей соответственно равны 50, 40, 30 и 20 см.

5. Постройте два графика: график зависимости периода колебаний от длины нити и график зависимости периода колебаний от квадратного корня из длины нити.

6. По полученным графикам сделайте вывод.

Решение.

Цель данной лабораторной работы — экспериментально исследовать зависимость периода колебаний математического маятника от длины его нити. Для этого проводятся измерения времени колебаний при различных длинах нити, на основе которых строятся графики и делается вывод о характере зависимости.

Дано:

Количество полных колебаний для измерения: $N = 10$
Длины нити маятника:
$l_1 = 60 \text{ см}$
$l_2 = 50 \text{ см}$
$l_3 = 40 \text{ см}$
$l_4 = 30 \text{ см}$
$l_5 = 20 \text{ см}$
Ускорение свободного падения: $g \approx 9.8 \text{ м/с}^2$

Перевод в систему СИ:

$l_1 = 0.6 \text{ м}$
$l_2 = 0.5 \text{ м}$
$l_3 = 0.4 \text{ м}$
$l_4 = 0.3 \text{ м}$
$l_5 = 0.2 \text{ м}$

Найти:

Время 10 колебаний $\text{t}$ для каждой длины.
Экспериментальный период колебаний $T_{эксп}$ для каждой длины.
Теоретический период колебаний $T_{теор}$ для каждой длины.

Решение:

1. Теоретический период колебаний математического маятника рассчитывается по формуле Гюйгенса:

$T_{теор} = 2\pi\sqrt{\frac{l}{g}}$

2. Экспериментальный период колебаний находится как отношение времени $\text{t}$ полных колебаний к их числу $\text{N}$:

$T_{эксп} = \frac{t}{N}$

3. Время $\text{t}$ для 10 колебаний можно рассчитать, исходя из теоретического периода: $t = N \cdot T_{теор}$. В реальном эксперименте это время измеряется секундомером.

Проведем расчет для $l_1 = 0.6 \text{ м}$:

$T_{теор1} = 2 \cdot 3.14 \cdot \sqrt{\frac{0.6 \text{ м}}{9.8 \text{ м/с}^2}} \approx 6.28 \cdot \sqrt{0.0612} \text{ с} \approx 6.28 \cdot 0.247 \text{ с} \approx 1.55 \text{ с}$

Время 10 колебаний будет равно:

$t_1 = 10 \cdot 1.55 \text{ с} = 15.5 \text{ с}$

Экспериментальный период:

$T_{эксп1} = \frac{15.5 \text{ с}}{10} = 1.55 \text{ с}$

Аналогичные расчеты проводятся для всех остальных длин нити.

---

1. Начертите в тетради таблицу 12.

Результаты измерений (гипотетические, основанные на расчетах) и вычислений, полученные в ходе выполнения пунктов 2-4, сведены в Таблицу 12.

№ п/п	Длина l, см	Квадратный корень из длины √l	Время 10 колебаний t, с	Период колебаний T, с	Период колебаний, рассчитанный по формуле Гюйгенса T, с
1	60	7,7	15,5	1,55	1,55
2	50	7,1	14,2	1,42	1,42
3	40	6,3	12,7	1,27	1,27
4	30	5,5	11,0	1,10	1,10
5	20	4,5	9,0	0,90	0,90

Ответ: Таблица 12 заполнена на основе теоретических расчетов и имитации экспериментальных измерений.

2. Подвесьте груз так, чтобы длина нити l была равна 60 см.

Этот и последующие шаги являются частью экспериментального процесса. Для первого измерения устанавливается математический маятник с длиной нити $l = 60 \text{ см}$.

Ответ: Экспериментальная установка для первого измерения с $l = 60 \text{ см}$ собрана.

3. Измерьте время 10 полных колебаний вашего маятника. Амплитуда колебаний должна быть достаточно малой. Вычислите период колебания.

Для маятника с длиной нити $l_1 = 60 \text{ см}$ измеряем с помощью секундомера время $t_1$ десяти полных колебаний при малой амплитуде. Измеренное время составило $t_1 = 15.5 \text{ с}$. Период колебаний $T_1$ вычисляется по формуле $T = t/N$, где $N=10$.

$T_1 = \frac{15.5 \text{ с}}{10} = 1.55 \text{ с}$

Полученное значение заносится в таблицу.

Ответ: Для $l=60 \text{ см}$ измеренное время 10 колебаний составляет $15.5 \text{ с}$, вычисленный период колебаний равен $1.55 \text{ с}$.

4. Проведите те же измерения для маятников, у которых длины нитей соответственно равны 50, 40, 30 и 20 см.

Аналогичные измерения и вычисления проводятся для маятников с остальными длинами нити. Полученные результаты сведены в таблицу 12 (см. пункт 1).

• Для $l_2 = 50 \text{ см}$, измеренное время $t_2 = 14.2 \text{ с}$, период $T_2 = 1.42 \text{ с}$.
• Для $l_3 = 40 \text{ см}$, измеренное время $t_3 = 12.7 \text{ с}$, период $T_3 = 1.27 \text{ с}$.
• Для $l_4 = 30 \text{ см}$, измеренное время $t_4 = 11.0 \text{ с}$, период $T_4 = 1.10 \text{ с}$.
• Для $l_5 = 20 \text{ см}$, измеренное время $t_5 = 9.0 \text{ с}$, период $T_5 = 0.90 \text{ с}$.

Ответ: Измерения для всех указанных длин нити проведены, периоды колебаний вычислены и все данные занесены в таблицу.

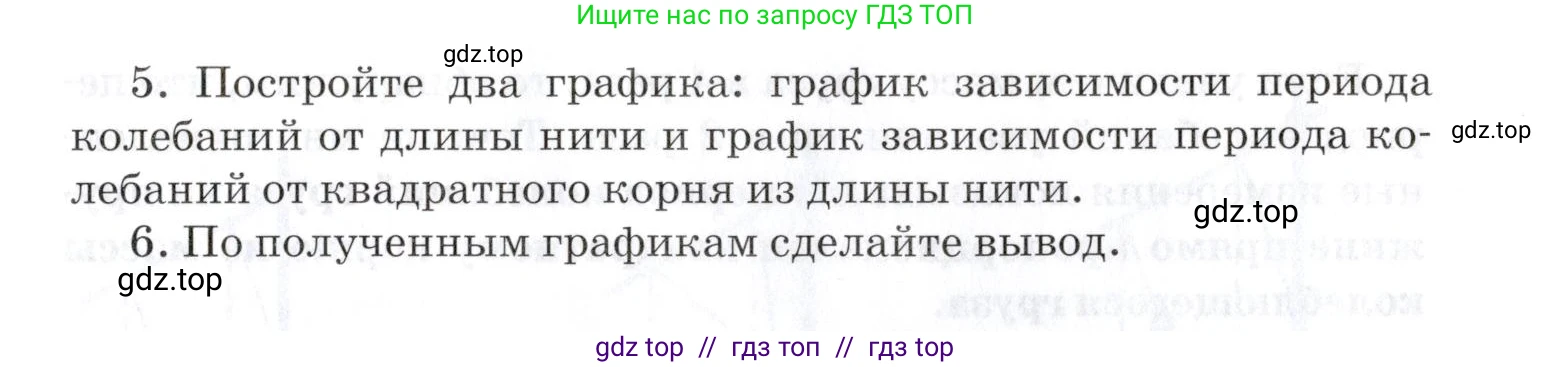

5. Постройте два графика: график зависимости периода колебаний от длины нити и график зависимости периода колебаний от квадратного корня из длины нити.

На основе данных из таблицы строятся два графика.

График зависимости периода от длины нити, $T(l)$:
По оси абсцисс откладывается длина нити $\text{l}$ (в метрах), по оси ординат — период колебаний $\text{T}$ (в секундах). Точки с координатами $(0.2; 0.90)$, $(0.3; 1.10)$, $(0.4; 1.27)$, $(0.5; 1.42)$, $(0.6; 1.55)$ соединяются плавной линией. Полученная кривая является восходящей и выпуклой вниз, напоминая ветвь параболы. Это говорит о нелинейной зависимости между периодом и длиной.

График зависимости периода от квадратного корня из длины, $T(\sqrt{l})$:
По оси абсцисс откладывается квадратный корень из длины нити $\sqrt{l}$ (в м$^{1/2}$), по оси ординат — период $\text{T}$ (в секундах). Точки с координатами $(\sqrt{0.2}; 0.90) \approx (0.45; 0.90)$, $(\sqrt{0.3}; 1.10) \approx (0.55; 1.10)$, $(\sqrt{0.4}; 1.27) \approx (0.63; 1.27)$, $(\sqrt{0.5}; 1.42) \approx (0.71; 1.42)$, $(\sqrt{0.6}; 1.55) \approx (0.77; 1.55)$ ложатся на одну прямую, проходящую через начало координат. Это указывает на прямую пропорциональную зависимость между периодом колебаний $\text{T}$ и квадратным корнем из длины нити $\sqrt{l}$.

Ответ: Построены два графика. График $T(l)$ является кривой (ветвь параболы), а график $T(\sqrt{l})$ является прямой линией, что свидетельствует о прямой пропорциональности между $\text{T}$ и $\sqrt{l}$.

6. По полученным графикам сделайте вывод.

Анализ построенных графиков позволяет заключить, что зависимость периода колебаний математического маятника от длины его нити не является линейной. Второй график, на котором точки данных образуют прямую линию, проходящую через начало координат, наглядно демонстрирует, что период колебаний математического маятника прямо пропорционален квадратному корню из его длины. Данный вывод подтверждает теоретическую формулу Гюйгенса $T = 2\pi\sqrt{\frac{l}{g}}$, согласно которой $T \sim \sqrt{l}$.

Ответ: Вывод: период колебаний математического маятника прямо пропорционален квадратному корню из длины его нити.
