Номер 715, страница 109 - гдз по физике 9 класс сборник вопросов и задач Марон, Марон

Электромагнитное поле. Электромагнитное поле. Электромагнитные волны. Колебательный контур. Принципы радиосвязи и телевидения - номер 715, страница 109.

Условие.

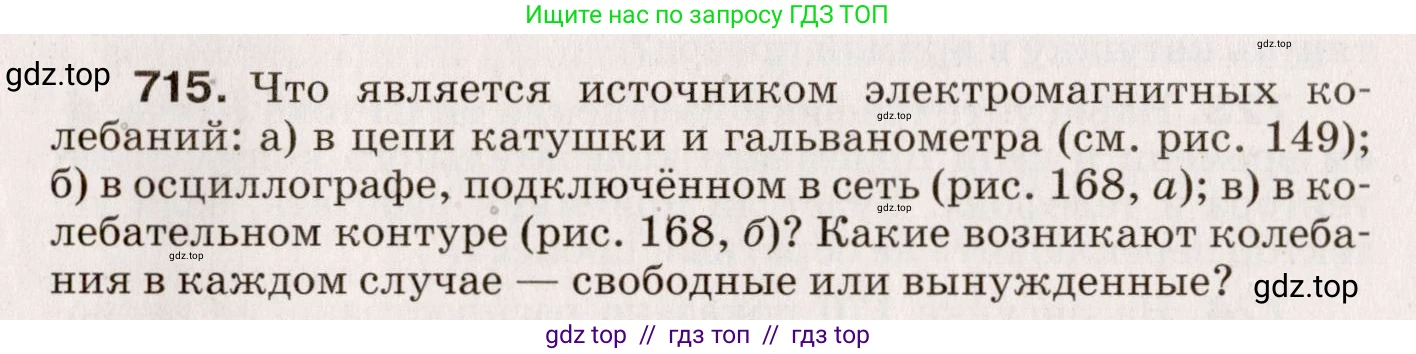

715. Что является источником электромагнитных колебаний: a) в цепи катушки и гальванометра (см. рис. 149); б) в осциллографе, подключённом в сеть (рис. 168, а); в) в колебательном контуре (рис. 168, б)? Какие возникают колебания в каждом случае — свободные или вынужденные?

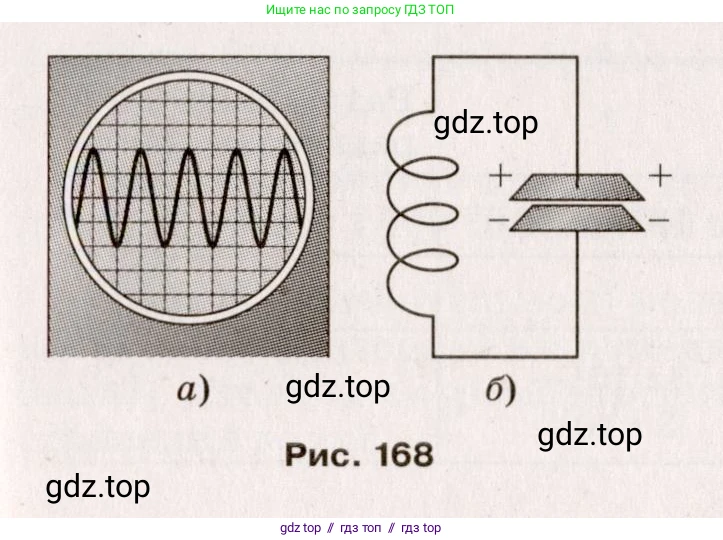

Рис. 168

Решение.

а) В цепи, состоящей из катушки и гальванометра (имеется в виду опыт по электромагнитной индукции), источником электромагнитных колебаний является изменяющийся во времени магнитный поток, который создается внешним воздействием (например, движением постоянного магнита относительно катушки). Так как колебания существуют только пока есть внешнее воздействие, заставляющее систему колебаться, то эти колебания являются вынужденными.

Ответ: Источником является изменяющийся магнитный поток, создаваемый внешним воздействием. Колебания являются вынужденными.

б) В осциллографе, подключённом к сети, источником электромагнитных колебаний является генератор переменного тока на электростанции, который подает напряжение в электрическую сеть. Колебания в цепях осциллографа происходят под действием этого внешнего напряжения и с его частотой (в России 50 Гц). Следовательно, эти колебания являются вынужденными.

Ответ: Источником является генератор переменного тока в электрической сети. Колебания являются вынужденными.

в) В колебательном контуре, состоящем из катушки индуктивности и конденсатора, колебания возникают после того, как контуру сообщают начальный запас энергии (например, заряжают конденсатор). После этого в контуре происходят периодические превращения энергии электрического поля конденсатора в энергию магнитного поля катушки и обратно. Эти колебания происходят с собственной частотой контура, определяемой его параметрами (индуктивностью $L$ и ёмкостью $C$), и затухают со временем из-за потерь энергии. Такие колебания являются свободными.

Ответ: Источником является начальный запас энергии, сообщенный контуру. Колебания являются свободными.
