Электростатика. Глава 8. Свойства электрического поля. Параграф 38. Напряжённость электрического поля - номер 6, страница 316.

Условие.

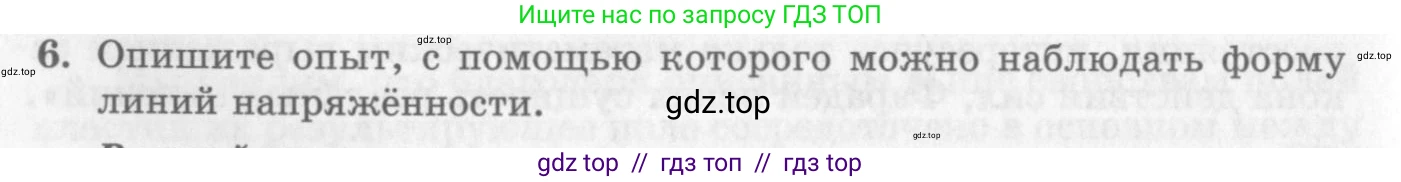

6. Опишите опыт, с помощью которого можно наблюдать форму линий напряжённости.

Решение.

6. Чтобы наблюдать форму линий напряжённости электрического поля, можно провести следующий демонстрационный опыт. В неглубокий прозрачный сосуд, например, чашку Петри, наливают диэлектрическую жидкость, такую как касторовое или вазелиновое масло. Затем в масло равномерно насыпают мелкие лёгкие частицы диэлектрика, например, манную крупу, мелкие сухие чаинки или измельчённые ворсинки шерсти.

В сосуд с жидкостью и частицами помещают два электрода, форма и расположение которых определяют исследуемое поле (например, два маленьких шарика для имитации точечных зарядов или две параллельные пластины для создания однородного поля). Электроды подключают к полюсам источника высокого напряжения, например, к электрофорной машине.

Сразу после подачи напряжения можно наблюдать, как частицы выстраиваются в упорядоченные цепочки. Эти цепочки и представляют собой видимую картину линий напряжённости электрического поля. Физическое объяснение явления заключается в том, что в электрическом поле каждая частица диэлектрика поляризуется и становится крошечным электрическим диполем. Под действием поля эти диполи поворачиваются и ориентируются вдоль силовых линий, образуя видимые цепи.

Таким образом, меняя форму и взаимное расположение электродов, можно визуализировать различные конфигурации электрических полей: поле диполя, поле двух одноимённых зарядов, однородное поле и другие.

Ответ: Опыт для наблюдения формы линий напряжённости заключается в помещении мелких диэлектрических частиц (например, манной крупы) в диэлектрическую жидкость (например, касторовое масло), в которую опущены электроды от источника высокого напряжения. Частицы поляризуются в электрическом поле и выстраиваются вдоль его силовых линий, делая картину поля видимой.
