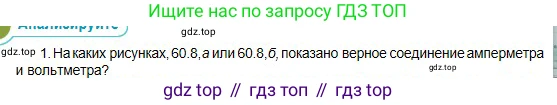

1. На каких рисунках, 60.8, а или 60.8,б, показано верное соединение амперметра и вольтметра?

Рис. 60.8

Решение

Для правильного измерения электрических величин необходимо соблюдать правила подключения измерительных приборов в электрическую цепь. Основные правила таковы:

1. Амперметр используется для измерения силы тока. Он всегда включается в цепь последовательно с тем элементом, силу тока в котором нужно измерить. Это связано с тем, что при последовательном соединении сила тока во всех элементах участка одинакова. Внутреннее сопротивление амперметра очень мало, чтобы его включение минимально влияло на общее сопротивление цепи и, следовательно, на измеряемый ток.

2. Вольтметр используется для измерения напряжения (разности потенциалов). Он всегда подключается параллельно к тому участку цепи, напряжение на котором необходимо измерить. Это связано с тем, что при параллельном соединении напряжение на всех элементах одинаково. Внутреннее сопротивление вольтметра очень велико, чтобы ток, проходящий через сам вольтметр, был пренебрежимо мал и не влиял на распределение токов и напряжений в исходной цепи.

Проанализируем схемы на рисунках:

Рисунок 60.8, а:

Амперметр (А) включен в разрыв цепи, то есть последовательно с резистором AB. Это правильное подключение для измерения силы тока, протекающего через резистор.

Вольтметр (V) подключен к точкам A и B, то есть параллельно резистору AB. Это правильное подключение для измерения падения напряжения на резисторе.

Таким образом, на этом рисунке оба прибора подключены верно.

Рисунок 60.8, б:

Амперметр (А) подключен параллельно резистору AB. Это неверно. Из-за своего малого сопротивления амперметр создаст короткое замыкание для участка AB, и большая часть тока пойдет через него, а не через резистор. Это может привести к порче амперметра.

Вольтметр (V) включен последовательно в цепь. Это неверно. Из-за своего огромного сопротивления вольтметр практически разорвет цепь, и ток в ней будет близок к нулю. Приборы не покажут реальных значений.

На основании анализа делаем вывод, что верная схема подключения показана на рисунке 60.8, а.

Ответ: Верное соединение амперметра и вольтметра показано на рисунке 60.8, а.
